基于用CPLD实现FIR数字滤波器的设计

　　在FLEX10K器件中，把每一组逻辑单元（8个LE）组成一个逻辑阵列块（LAB），所有的逻辑阵列块（LAB）排成行和列。在一行里还包含一个单一的EAB。多个LAB和多个EAB采用快速通道互相连接。

　　嵌入式阵列块（EAB）是FLEX10K系列器件在结构设计上的一个重要部件。它是一个输入端口和输出端口都带有寄存器的一种灵活的RAM块，嵌入阵列块（EAB）组成的规模和灵活性对比较多的 内存 是适宜的。功能包括乘法器、向量的标准和误差矫正 电路 等。在应用中，这些功能又能够联合完成数字 滤波器 和 微控制器 的功能。

　　采用可编程的带有只读平台的嵌入阵列块（EAB）在配置期间可执行逻辑功能并建立一个大的查找表（LUT），在这个查找表里用查找的结果执行组合逻辑函数，而不用计算它们。显然，用这种组合逻辑函数执行比通常在逻辑里应用算法执行要快，而且专用EAB容易应用，并且快速提供可能预测的延迟。

　　本文介绍了应用Altera 公司的FLEX10K系列CPLD快速完成卷积的方法实现有限冲激响应(FIR)滤波器的设计。

　　查表法实现卷积运算方法

　　有限冲激响应（FIR）滤波器的基本结构如是一个分节的延时线，把每一节的输出加权累加，得到滤波器的输出。数学上表示为：

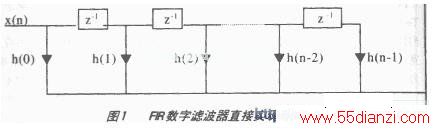

　　结构如图1所示。它由用一条均匀间隔抽头的延迟线上对抽头信号进行加权求和构成。

　　根据上式，可以看出FIR数字滤波器涉及到大量的卷积运算，使用常规硬件实现时会占用大量的资源。通过充分利用FLEX10K系列 芯片 所具有的查表结构，将卷积运算转化为查表移位求和来实现。例如：对于式

　　y = [ x(1) h(1) ]+[ x(2) h(2) ]+[ x(3) h(3) ] + [ x(4) h(4) ] （1）

　　假设x和h 都是无符号整型二进制数，宽度两位，取值两位如下：

　　h（1）= 01，h（2）= 11 ，h (3）= 10， h（4）= 11

　　x（1）= 11，x（2）= 00， x (3）= 10， x（4）= 01

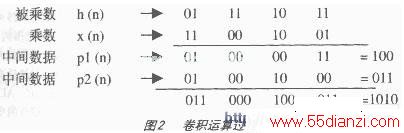

　　从图2可以看到式（1）运算的实现。中间数据p1(n)中的4个数据实际上是乘数x(n)的最低位比特与h(n)相乘的结果，并且该值不是0就是h(n)。进一步考虑，中间数据p1和p2的值，既“100”t3.gif ( 8144 字节)和“011” 是由不同的h(n)之和构成，而对h(n)的选择是由乘数x(n)的相同位的比特决定的。例如上图x(n)的最低位为 1001 ，则p1的值为h(1) + h(4)；其高位为 1010 ，则p1的值为 h (1) + h(3)。因此利用Altera公司FLEX器件中的查找表（LUT）结构，预先将h(n)的各种组合存入查找表，则上例中的原需4次乘法和3次加法的卷积运算转化为1次加法。图3显示了用查找表实现该例的结构。
