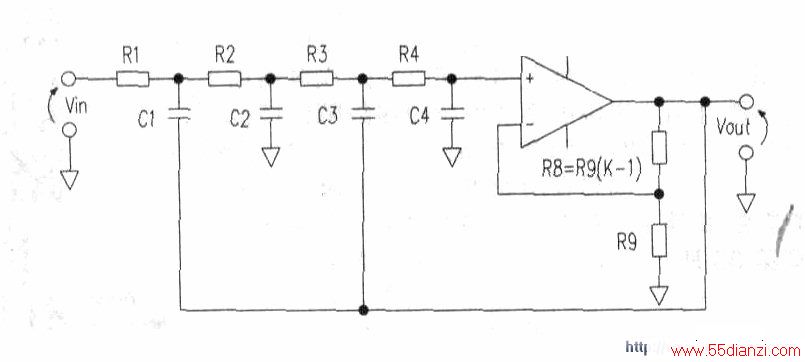

4次LPF的传递函数用下式表示:
d)式中:s:拉普拉斯变换系数(正弦波时用jw替换).j:虚数单位,w:角频率[rad/s]。

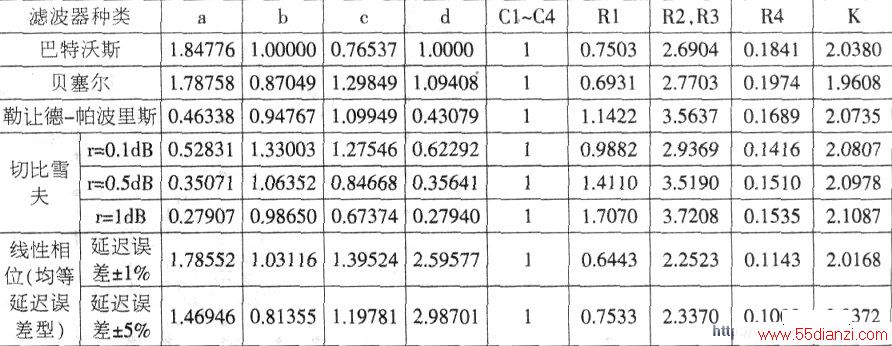

实际用上式计算较复杂.附表是用计算机算出的八种形式滤波器的参数。

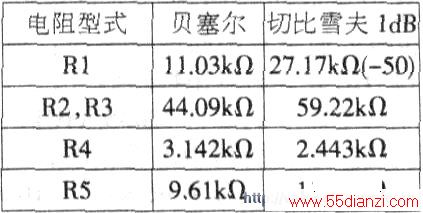

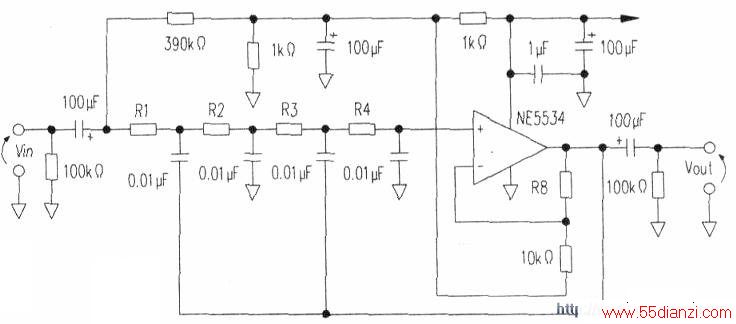

电路中电容的精度为0.5%.RI~R4的精度为l%,R8和R9因为决定K值.精度要求为O.1%。它们的数值可采用串、并联的方式拼凑。考虑到温度影响及减小噪声,电阻须用金属膜电阻,电容选用聚脂或聚丙烯电容。运放应选用输出阻抗低、输入偏置电流小的低噪声运放。
