HDMI接口的ESD防护

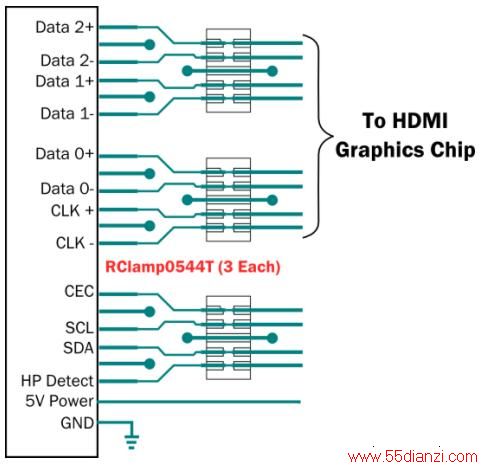

　　1.直通式设计能提高信号完整性

　　HDMI是高速信号接口,因此要求在信号线增加的TVS要方便走线

　　直通式设计的优点:

　减少对间偏移,因为走线长度和保护元件的位置在每一对线上是相同的
减少走线弯曲的数量能改善信号完整性和速度
走线的长度是最小的
一对差分线的好共模抑制应归于紧密耦合的走线(0.5mm间距)
走线保持完整

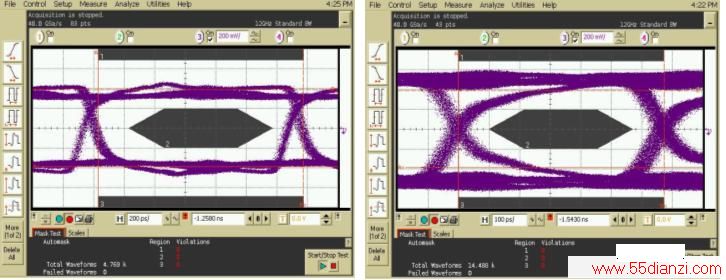

　　2.HDMI720P和1080P眼图 测试

　　当工作在720P和1080P时,没有信号退化

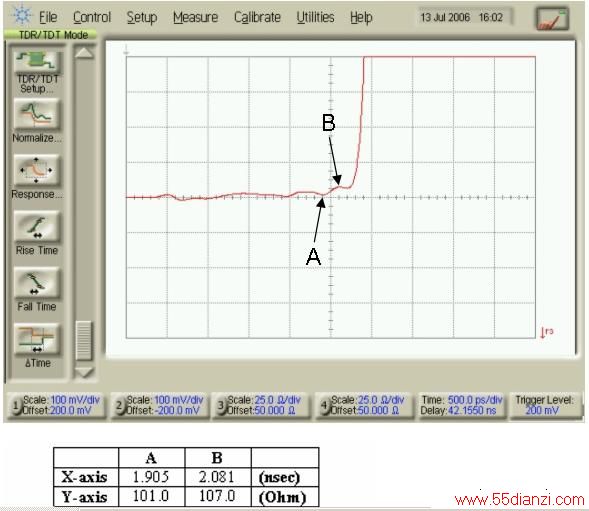

　　3.TDR测试

　　这个结果符合HDMI规格100OHM+/-15%.
