开关稳压器过热的保护电路

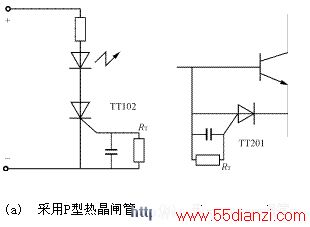

    半导体热敏开关器件“热晶闸管”在超温保护方面有重要作用。它可以用作温度指示电路。根据p型控制栅热晶闸管(TT102)的特性，由RT〔见图8(a)〕值确定该器件的导通温度，RT越大，导通温度越低。当将其放置功率开关三极管附近，或在电源装置内时，它就能起到温度指示作用。当功率管的管壳温度或者装置内部的温度超过允许值时，热晶闸管就导通，使发光二极管发亮告警。

    倘若配合光电耦合器，就可使整机告警电路动作，保护开关稳压器。它亦可以象图8(b)那样用作功率晶体管的过热保护，晶体开关管的基极电流被n控制栅型热晶闸管TT201旁路，开关管截止，切断集电极电流,防止过热。
