交叉式升压PFC数字电流平衡分析

    利用方程式3，我们可以通过瞬时开关电流(ISENSE) 解释平均电感电流(IAVE )。IAVE 为期望电流，而ISENSE 为电流控制环路的电流基准。检测出真实瞬时开关电流，然后与该基准比较，最后将误差发送至电流控制环路。

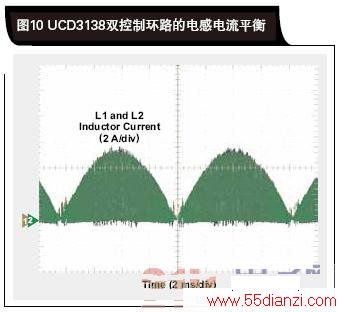

    图10显示了这种方法的测试结果。如图4所示，即使两-个电感电流具有较宽的方差，在使用电流平衡以后它们也能几乎完全重叠。同时，总AC电流保持平顺和干净。

    结论

    我们对交叉式升压PFC使用的三种电感电流平衡数字控制方法进行了评估。通过比较电流差异和逐周期调节占空比，可以非常好地平衡电流。但是，这种方法还给总输入电流注入了高频噪声。每个半AC周期仅调节一次占空比消除了高频噪声，但即使总AC电流为正弦曲线，每个单独电感电流还是失真。更好的方法是使用两个电流环路，每个环路单独控制一个相。由于两个电流环路共用相同的电流基准，因此电流被自动平衡。利用一个数字控制器，第二环路的成本仅为一些额外的代码。测试结果表明，第三方法获得了最佳的性能。
