利用TopswitchⅡ型开关芯片的开关电源设计

利用TopswitchⅡ型开关芯片的开关电源设计

点击数:7504 次   录入时间:03-04 11:59:12   整理:http://www.55dianzi.com   稳压-电源电路

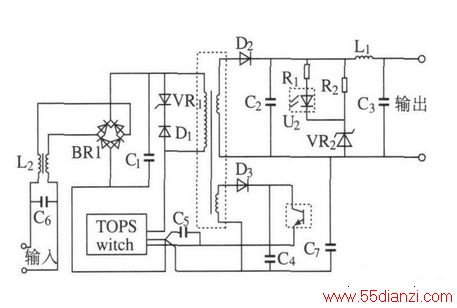

    图6 反激式电源的应用原理图。

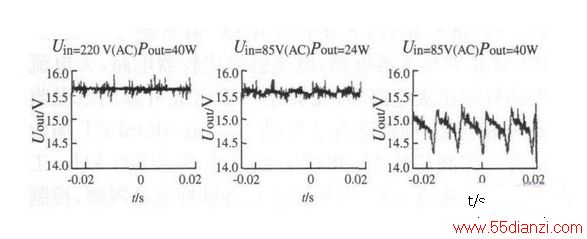

    图7分别给出了输入电压220 V ( 交流),输出功率为40 W; 输入电压85 V ( 交流),输出功率为24 W和输入电压85 V( 交流),输出功率为40 W 时的输出电压波形。





    图7 不同电压输入条件下的电压仿真输出波形

    6 结语

    最后通过仿真试验,对电源的设计过程进行了认证,结果表明,基于topswitch 芯片设计的开关电源,输出波形较为稳定,而且电磁兼容性好,抗干扰能力强,适合小功率开关电源的设计制造。直流稳压电源是现代电力电子系统中的重要组成部分,好的直流电源系统是高质量现代电子系统的重要保证。



上一页  [1] [2]
