基于电荷泵的改进型CMOS模拟开关电路分析


图6 栅电压tran 仿真结果

<IGNORE_JS_OP style="WORD-WRAP: break-word">

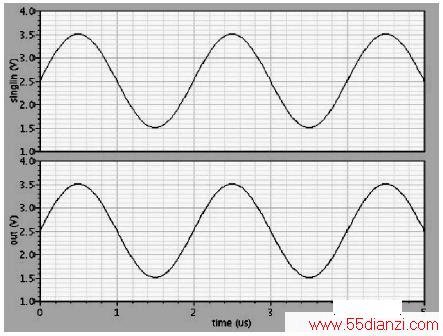

图7 输出电压仿真结果


3 结语
      本文分析了CMOS 模拟开关对传输信号的影响。利用电荷泵技术，设计了一种5V 电源电压下的模拟开关，该器件适用于0~5V 的输入信号，并能将0~5V 的时钟信号抬升到0~10V，从而具有更好的线性特性和更小的导通电阻，大大降低信号的失真。对开关电路进行了分析，采用Spectre 软件，基于NEC0.35um CMOS 工艺条件进行仿真，验证了该结构的线性度和可靠性。
