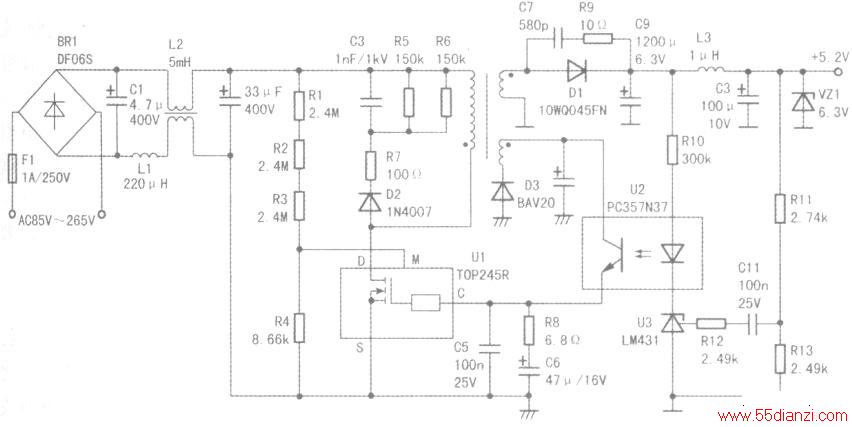

该电源适配器电路如图所示。整流滤波后的直流电压经Rl~R3与R4分压后接U1(TOP245R)M端，使U1的极限电流随市电升高而降低。R8、C6构成U1控制端的频率补偿网络。C7、R9串联后与整流二极管D1并联，以消除D1在开关状态下的.自激振荡。
