单片开关集成稳压器CW4962/CW4960的典型应用电路
单片开关集成稳压器CW4962/CW4960的典型应用电路
点击数:7995 次 录入时间:03-04 11:52:16 整理:http://www.55dianzi.com 稳压-电源电路

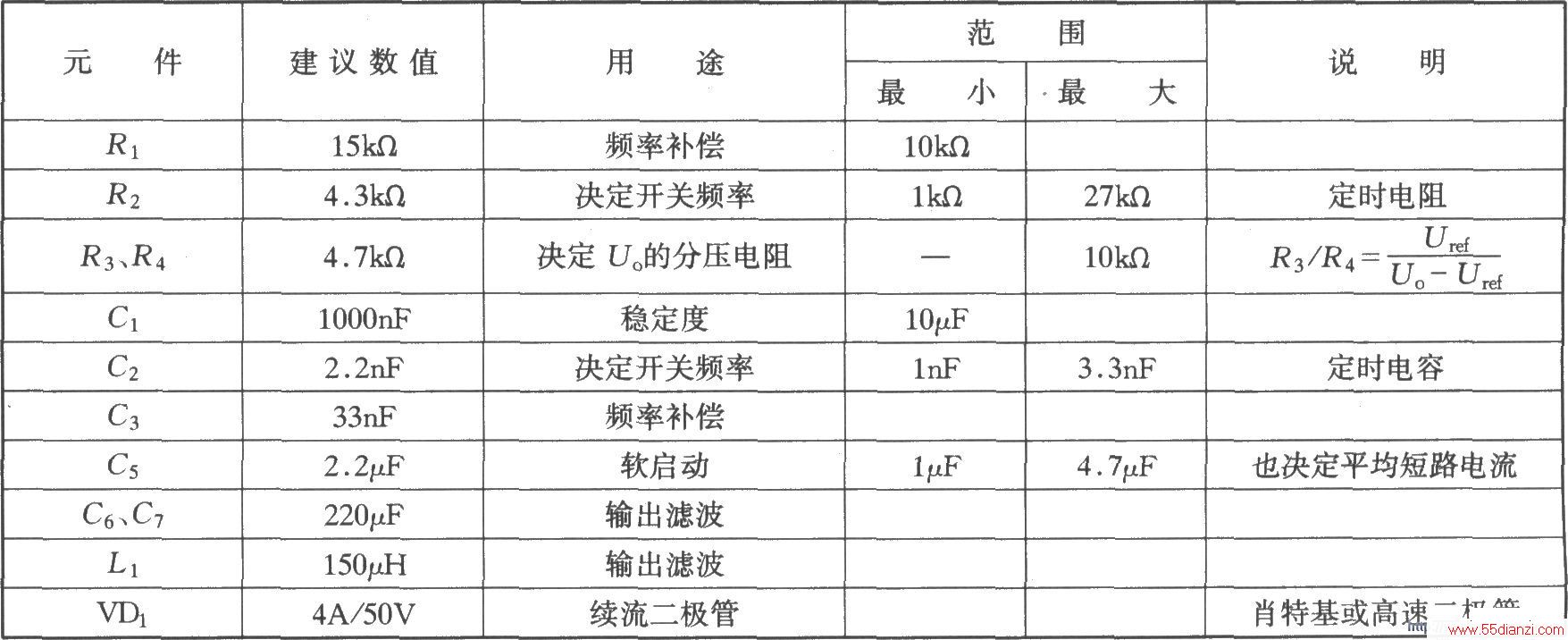

如图所示是CW4962/CW4960的典型应用电路。该电路最大输入电压为50V,输出电压可以5V调至40V。输入直流电压的获得可以用工频变压器从交流220V降压获得,也可以用单端反激式开关稳压器获得。外围元件的选择如下表所示。
