图表6显示了使用德州仪器 (TI) 生产的LM5118双模式控制器来实现双开关降压-升压转换器的实际方法。这个转换器在输入电压高于输出电压时充当降压转换器的角色。随着输入电压接近并超过输出电压，它转变为降压-升压模式。在降压模式和降压-升压模式之间有一个较短的渐进转换区域，以便消除转换期间对输出电压的干扰。

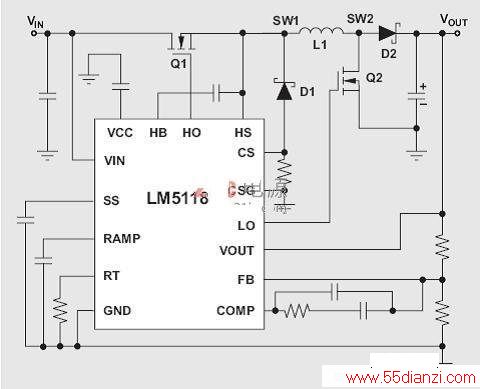

图表6.双开关降压-升压转换器特有降压和降压-升压工作模式
在这个示例中，标称输出电压为12V。当VIN高于15.5V时，转换器运行在降压模式。当VIN下降到13.2V以下时，转换器的工作模式变为降压-升压模式。当VIN介于15.5V和13.2V之间时，转换器运行在转换模式。图表7显示了开关节点1 (SW1) 和开关节点2 (SW2) 的电压波形。在降压模式下 (VIN = 24V)，SW2电压保持恒定，这表示Q2被保持在断开状态。相反地，Q2以及Q1在降压-升压模式中正在被切换 (VIN = 9V)。图表8显示负载电流为3A时相对于输入电压的效率。通过在降压模式中运行，转换器可提高降压转换的效率。
结论
SEPIC，Zeta和双开关降压-升压转换器是三款常见的非反向降压-升压拓扑结构，这些拓扑结构提供正向输出以及升压/降压功能。当运行在降压-升压模式中时，所有三个转换器会经历高电流应力和高传导损耗。然而，通过使双开关降压-升压转换器运行在降压模式或升压模式，可减少电流应力，并且能够提高效率。
参考文献
1.“使用LM267X SIMPLE SWITCHER® 稳压器的AN-1157正向到负向降压-升压转换器，”应用报告，德州仪器 (TI)，2013年4月，在线版地址：www.ti.com/3q14-SNVA022

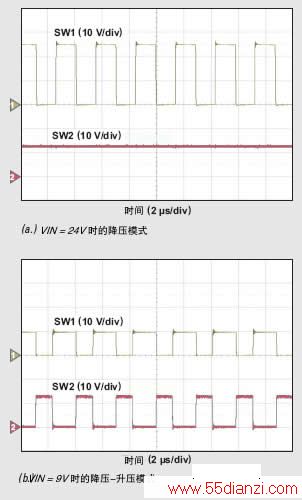

图表7.开关节点上的电压波形

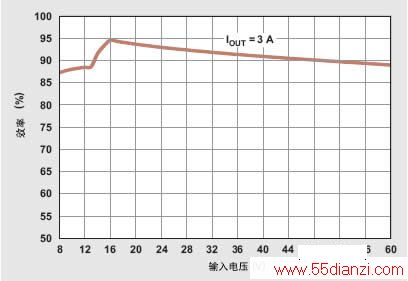

图表8.相对于输入电压的效率
