2.12 推荐的设置
在12V应用时,在正常工作模式下:
* 在12V<Vout<OVP,采用精确的OrFET控制电路去关断OrFET。
* Vout>OVP时,使用负载OVP去关断OrFET,在12V应用时轻载。
* 在12V<Vout<OVP时,用ACSNS去关断OrFET。
* 当Vout>OVP时,用负载OVP去关断OrFET。
在12V应用是,内部短路出现如下程序:
* 用快速OrFET关断OrFET。
* 用CS1 OCP或者VS1 UVP去关断电源并重新启动。
2.13 OrFET操作实例
热插入一个实际总线一个新的PSU加入到一个12V总线,内部电压VS1在OrFET导通前是上斜的,在OrFET导通后,PSU中的电流开始流向负载,在新PSU和总线之间的导通电压阈值时可以调节的。
2.14 超速控制
一个总线上Rogue的PSU有一个故障条件,结果是总线电压增加,到OVP阈值以上,好的PSU关断OrFET,并调节其内部电压VS1,当Rogue电源故障条件移去时,总线电压减小,好的PSU的OrFET会立即导通,好的PSU总是从VS3调节开始。
2.15 短路

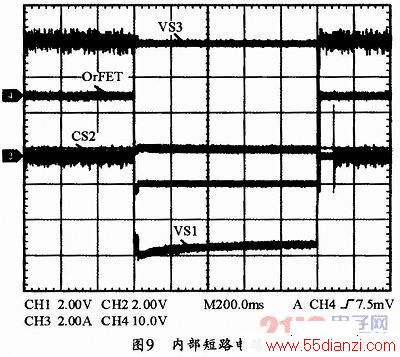

当输出整流器中的一个故障时。而OrFET没及时关断,则总线电压能崩溃。快速的OrFET比较器要用于保护系统离开此故障,如图9所示短路电路加到OrFET方面的输出电容上。在快速OrFET阈值CS2处罚之后,OrFET关断,在此情况下,栅驱动器,不是非常快大约有500ns,还显示出短路故障移去之后工作的恢复,内部调整率点VS1回到12V,OrFET重新使能,PSU再次开始给负载供电。
(未完待续)
