用LM117构成1.2V～25V的可调稳压电源电路

　　所以在设计稳压器时，可以适当选配Rl和RP的数值来得到所需要的电压。不过在选配中一定要使IADJ尽可能小，也就是说Il相对于Iadj尽可能大(IADJ一般约在50～100μA之间)，这样可在负载变化时保证输出电压恒定不变。
　　

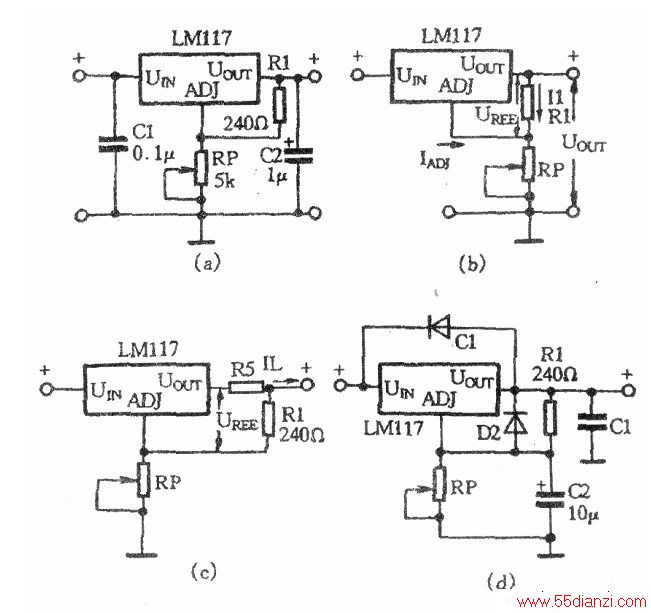

　　调整端与输出端之间的电阻常为240Ω，如下图(c)所示。此电阻不应接于高输出端较远的地方，而应接于稳压器输出管脚处，这样就能尽量减小输出脚到设定电阻Rl的引线电阻RS。当线路中存在RS时，会产生RS.IL大小的压降，此压降因串于参考基准电路中，故会影响负载调整率。
　　
　　在要求较高的电路中，输入端到地加0.1μF电容或1μF钽电容是必要的。电路调整端可以加旁路电容到地，以改善纹波抑制比。例如用10μF旁路电容，能在任何输出情况下保证80dB的纹波抑制。最理想的电容器还是钽电容，在高频情况下，钽电容具有较低的阻抗。由于电容器的结构不同，25μF铝电解电容才有lμF电容的效果。对输出端到地的电容也有一定要求，当电容在500pF之间时，会产生振铃，所以选用lμF钽电容（或25μF铝电容）可以防止输出端的干扰，并保证电路工作稳定。在稳压器有外接电容时，需加二极管保护，如下图(d)所示。以防电容放电进入稳压器。VD1和VD2分别接在输入端和输出端，输出端和调整端之间，可以防止输入端和调整端短路损坏器件。如果输出要求小于25V，旁路电容为10μF时，则无需加二极管保护。
