一款GPPB05GW型充电器，内附4只5号1600mAh镍氢充电电池。该充电器可同时充5号容量为1500一1600mAh及7号容量为600—650mAh的镍氢充电电池，可双节充电，可4节充电。电池经16小时充满电后，显示灯会由红色转为绿色表示充电器转换为安全的涓流模式充电（5号电池80mA、7号电池33mA），使电池长期处于满充状态，随时备用。

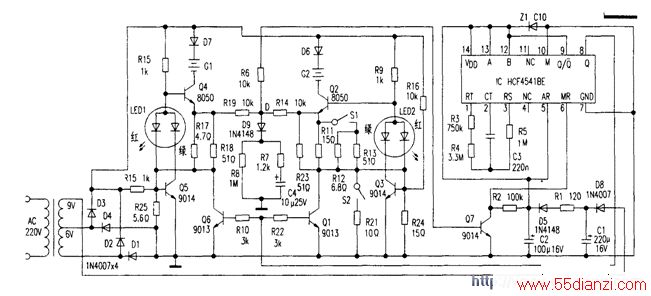

测绘的电路图如附图所示，供参考。该充电器采用了一只CMOS可编程定时电路HCF4541BE，其（1）、（2）、（3）脚外接阻容元件决定振荡频率，（5）脚为自动复位端，当为低电平时，上电复位。（6）脚为手动复位端，当加高电平时，IC复位。（8）脚是输出端Q。（9）脚为选择端，其决定Q的初始状态。⑩脚为“单定时／循环输出”方式选择端，按图中接法，电路工作在单定时模式。（12）、（13）脚为编程输入A、B，当A=B=1时，电路可获得最长延时时间T[T≈2（15平方）×2.3（R3+R4）C3]，按图中数值计算，本电路延时时间大约为16小时。
工作原理，以D9左边部分为例，充电器接通电源，将电池放入槽中，Q4导通，D点为正电位使Q7导通，（6）脚（MR）为低电位开始计时，并从（8）脚输出高电位使Q6导通。电池G1以180mA电流充电，从R15通过的电流一部分给Q4提供偏压，另一部分经LEDl使其发红光，表示正以大电流充电。
16小时后（8）脚翻转输出低电位使Q6截止，电流只能从R25通过，减小了充电电流，使电池进入涓流充电模式，并使Q5基极电位上升而导通，指示灯由红色转为绿色，指示电池已充满电。D9右边部分工作原理与左边相同，只不过右部分既可充2节5号电池又可充2节7号电池，由于7号电池短，放人槽中时不足以接通开关S1、S2，使R12、R13、R21从电路中脱开，从而减小了充电电流。电源部分采用一只6W隔离变压器，输出2组电源，分别为定时电路和充电电路供电。
