康佳P2971S彩电图像/伴音中频处理电路分析

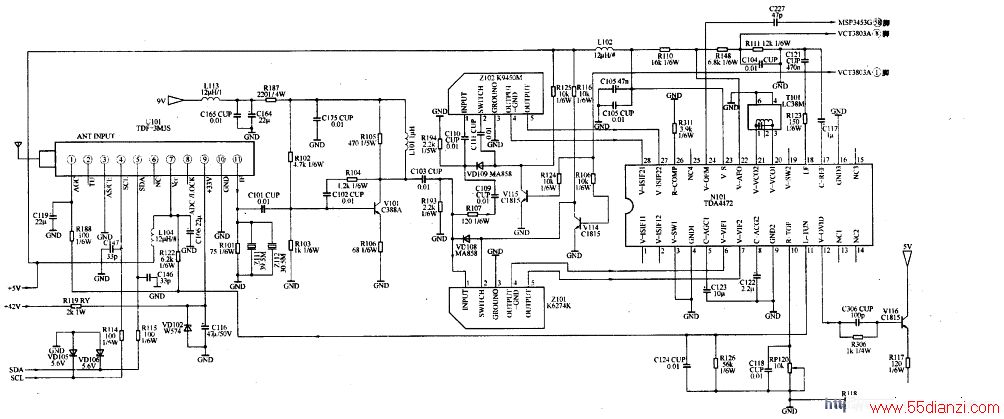

　图像/伴音中频处理电路以N101 （TDA4472）为核心构成，电路如下图所示。

    一、TDA4472简介T
　　
　　DA4472集图像/伴音中频处理于一体，其中伴音中频以准分离伴音中频信号方式输入，提高了音频信号的信噪比。TDA4472引脚功能和实测数据如下表所示。

脚号 功能 电压(V) 脚号 功能 电压(V) 有信号 无信号   有信号 无信号 1 SIF1输入（未用） 0 0 15 空脚     2 SIF1输入（未用） O 0 16 地3 0 0 3 SIF开关脚（接地） 0 0 17 参考电压 4.3 4.3 4 地1 0 0 18 低通滤波器 2.3 3.2 5 SIF的AGC时间常数滤波电容 1.1 0.3 19 AFC开关，未用     6 VIF输入 2.3 2.3 20 外接谐振元件 3.2 3.2 7 VIF输入 2.3 2.3 21 外接谐振元件 3.2 3.2 8 VIF的AGC时间常数滤波电容 2.1 1.2 22 AFC输出 2.1 4.1 9 地2 0 0 23 电源供电 5 5 10 RFAGC调整 1.2 1.2 24 SIF输出（FWNICAM） 2.1 2.1 1l RFAGC输出 1.6 4.2 25 空脚     12 视频输出 2.2 3.2 26 误差补偿 0.6 0.6 13 空脚     27 VIF输入 3 3 14 空脚     28 VIF输入 3 3

　　二、图像中频处理电路
　　
　　1.图像中频输入电路
　　
　　由高频调谐器（频率合成式）的IF端输出的中频信号，由Z111和2112两个陷波器陷波后，经Cl01耦合到预中放管Vl01的基极。Z111 （39.5MHz）用来吸收下邻频道的伴音干扰信号，Z112 （30.5MHz）用来吸收上邻频道图像干扰信号。

　　V101主要用于补偿声表面波滤波器的插入损耗。经V101放大后的中频信号从集电极输出，R105与L101为Vl01的集电极负载，主要起高频补偿的作用。R104与C102串联，为交流电压负反馈网络，R106为V101发射极电流串联负反馈电阻。V101集电极输出的图像中频与伴音第一中频信号经C103耦合到图像中频声表面滤波器2101的（1）脚，经Z101滤波后，分离出图像中频信号，由Z101的（4）、（5）脚输出，加到TDA4472的（6）、（7）脚。

　　提示与引导  Z101的（2）脚为PAL/NTSC开关控制端，外接控制管V114。V114由VCT3803A的（1）脚进行控制，当VCT3803A的（1）脚输出高电平时，V114饱和导通，VD108截止，控制Z101的（1）、（2）脚分离，Z101的（4）、（5）脚输出的图像中频带宽约为6MHz（38～32MHz），此时适用于D/K、B/G和I制；当VCT3803A的（1）脚输出低电平时，V114截止，VD108导通，控制Z101的（1）、（2）脚接通，Z101频带减小，图像中频信号带宽约为4.3MHz（38～33.7MHz），此时适用于M制。

　　2.视频检波电路
　　
　　输入到TDA4472的（6）、（7）脚内部的图像中频信号经AGC放大后，与VCO振荡信号一起送到视频检波器，完成PLL检波。（20）、（21）脚外接T101 （38.0MHz），它为VCO振荡回路，其谐振频率必须与高频头输出的图像中频频率完全一致（ 38.OMHz），因此T101调谐不准或其中谐振电容漏电、失容，电感开路、短路、脱焊，磁心位置偏移等，都会影响图像质量，造成图像不稳、伴音失真等故障。解调出的视频信号由TDA4472的（12）脚输出，经V116缓冲放大后送VCT3803A进行处理。

　　3.AGC电路
　　
　　TDA4472检波输出的视频信号还送入中频AGC电路，产生的中频AGC电压去控制中频放大器的增益。（8）脚外接的电容C122为中频AGC滤波器，中频AGC直流电压同时送到RFAGC电路，产生的射频AGC电压由（11）脚输出，送高频调谐器的AGC端，在弱信号或无信号时，TDA4472的（11）脚电压为4.2V左右，在强信号时为1.6V左右。当RFAGC启控点过早时，接收灵敏度会下降，弱信号无法接收；当RFAGC启控点过晚时，接收灵敏度虽高，但画面可能出现雪花点。电路中，TDA4472的（10）脚外接的电位器RP120为射频AGC延迟调整电位器，用来调节延迟量，从而决定高放AGC的起控点。R126与C124组成时间常数电路，C118为高频交流去耦电容，R122为RFAGC的上偏电阻，C119为延迟、滤波电容，R188为隔离传输电阻。

　　4.AFC电路
　　
　　TDA4472的（22）脚为AFC电压输出端，经R148、R111分压后送到VCT3803A的（8）脚，由VCT3803A内部改变分频步进位，通过I2C总线改变高频头调谐频率和本振频率，完成调谐跟踪，使高频头IF端输出的图像中频始终为38.OMHz。

　　三、  音中频处理电路
　　
　　1.第一伴音输入电路
　　
　　由预中放管输出的图像中频信号和第一伴音中频信号还经C109、Cll0耦合到伴音声表面滤波器Z102的（1）脚，经2102滤波后，分离出第一伴音中频信号，由Z102的（4）、（5）脚输出，加到TDA4472的（27）、（28）脚。

　　提示与引导  Z102的（2）脚为PAL/NTSC开关控制端，外接控制管V115。V115由VCT3803A的（1）脚进行控制，当VCT3803A的（1）脚输出高电平时，V115饱和导通，VD109截止，控制2102的（1）、（2）脚分离，2102的（4）、（5）脚输出的第一伴音中频信号的带宽为从31.5MHz（OdB）至2.5MHz（-1dB），适用于D/K、B/G、I制（含丽音第一中频），对应的第二伴音中频为5.5MHz、6.OMHz、6.5MHz（调频伴音）及5.85MHz、6.552MHz（丽音）；当VCT3803A的（1）脚输出低电平时，V115截止，VD109导通，控制Z101的（1）、（2）脚交流短路，伴音第一中频信号的通带变窄，只能通过33.5±0.3MHz的信号（32.OMHz频率点为-37dB; 34.4MHz频率点为-25dB），只适用于M制（第二伴音中频为4.5MHz）。

　　2.伴音中频输出电路
　　
　　输入到TDA4472的（27）、（28）脚的伴音第一中频信号，经内部SIF线性放大器放大、限幅处理、FM乘法器解调，由TDA4472的（24）脚输出第二伴音中频信号，加到调频／丽音处理电路N201 （MSP3453G）的（58）脚。
