1、场扫描电路
经数字板变频处理所得的场扫描锯齿波信号，经TB1307FG(ICM301)进行场驱动处理后，从(22)脚输出VD信号、(46)脚输出VREF信号，分别经过数字板接口XM717的(11)脚、⑩脚送到主板接口S301的(11)脚、⑩脚。
VD场扫描脉冲经R304限流后送到场输出放大器TDA8177(IC302)的①脚，如下图所示。VREF场基准信号脉冲经R3303限流送人IC301的⑦脚。IC302内部功率放大器对锯齿波进行放大处理后，从⑤脚输出正向场锯齿波，送给场偏转线圈V-DY，完成水平方向的扫描。
IC302的②脚（内部供电+VCC）接正电源17.5V，而④脚（-VCC供电）接-17.5V；⑥脚接泵电源，在场逆程时工作电压约60V左右；①脚输入脉冲反相回扫，送到IC内部回扫发生器电路，连同③脚外接电容C306进行回扫控制，以减小逆程时间，从而提高场同步的稳定性；③脚输出场逆程同步脉冲，送往CPU，作为字符垂直定位控制信号。
2．行扫描电路
经数字板变频处理所得的行扫描锯齿波信号经ICM301驱动处理后，从(11)脚输出行激励信号，从数字板的接口XM717的⑥脚输出，送往主板接口S301的(16)脚。

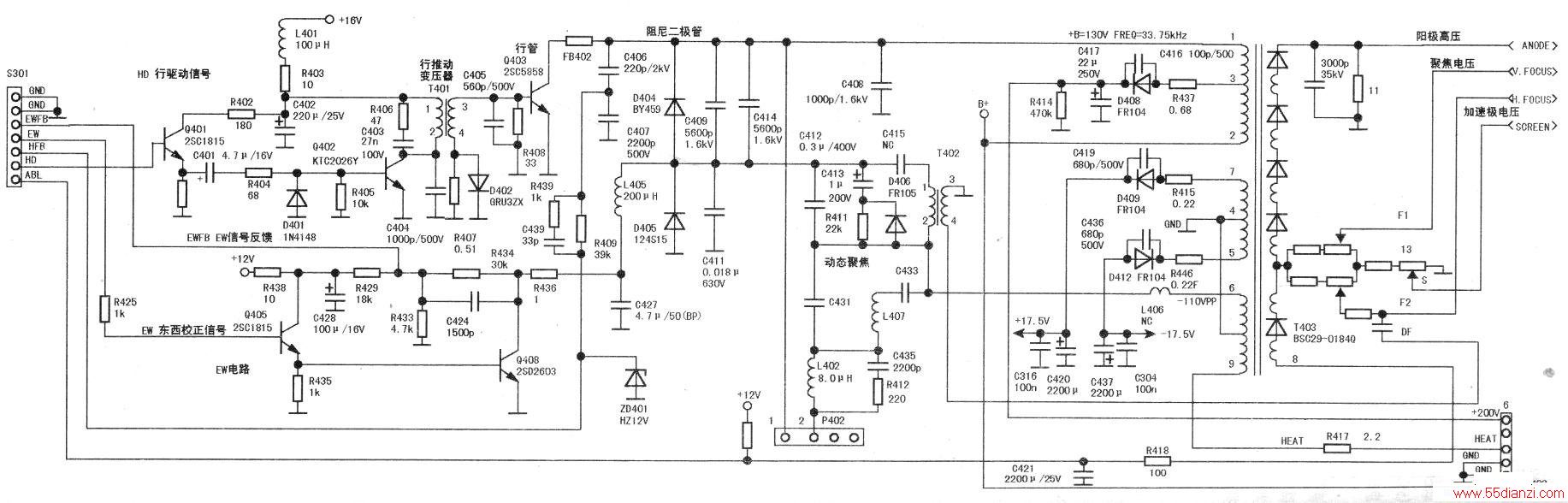

行激励信号(HD)经Q401共集电极放大后输出，再经电容C401耦合，R404、R405限流、分压后，送给行推动管Q402和行推动变压器T401进行推动放大，如下图所示。
行激励管供电16V电压经R403降压后，通过T401的初级绕组加到Q402的c极。T401的次级输出行频开关脉冲，控制行输出管Q403的导通与截止。
行输出电路实际工作在双向开关状态，其中一个开关为行输出管，另一个开关为阻尼二极管组D404。在行扫描正程前半段，阻尼二极管组D404导通；在行扫描正程后半段，行输出管Q403导通，电源电压给逆程变压器初级绕组充电，并形成正程后半段扫描。在行扫描逆程期间，行输出管与阻尼二极管均截止，行逆程变压器在行扫描正程后半段储存的能量与行逆程电容0409、C414进行电磁能量交换。利用逆程电容可以调整逆程时间（即逆程脉冲宽度）和逆程脉冲的大小：逆程电容容量增大，逆程时间增长，脉冲幅度减小；逆程电容容量减小，逆程时间减小，脉冲幅度增大。
行输出电路所形成的行锯齿波加到行偏转线圈H-DY上，形成垂直方向线性增长的偏转磁场，以控制电子束沿水平方向扫描，在屏幕上形成光栅。
由于彩色显像管阳极高压与逆程脉冲幅度成正比，阳极电压越高，偏转灵敏度就越低，扫描幅度就越小。利用这一原理可以调整行扫描幅度和图像重显率，或增减水平、垂直方向的光栅幅度。
在行逆程期间形成的脉冲电压，通过行输出变压器T403的相关绕组产生阳极高压、栅极电压、聚焦电压、显像管灯丝电压、末级视放供电电压。其中，①-③绕组产生的电压经D408整流、C417滤波后，得到末级视放供电电压，约+220V；⑨-④绕组产生显像管灯丝电压，交流6.3V；⑦-④绕组产生的电压经D409整流、C419滤波后，得到+17.5V电压，供给场输出级。T403的⑧脚产生的电子束流为0.8mA～3mA，外部ABL电路和R418形成束流回路，送往数字 板插座XM717的⑦脚进行ABL自动亮度控制。
3.EW电路
ICM301内部EW放生器产生EW东西枕形抛物波脉冲，从⑩脚输出，通过数字板接口XM717的④脚送到主板接口S301的④脚。该信号加到Q405的基极，先由Q405共集电极放大（射随），再由Q408共发射板放大后，经过R436、L405加到L402、C412、C431上，形成场频抛物波电压，调制行扫描电流，以达到光栅的东西枕形校正的目的。
