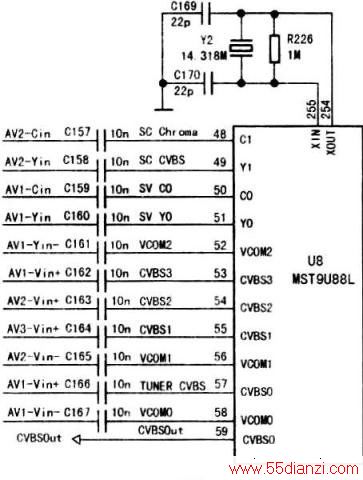

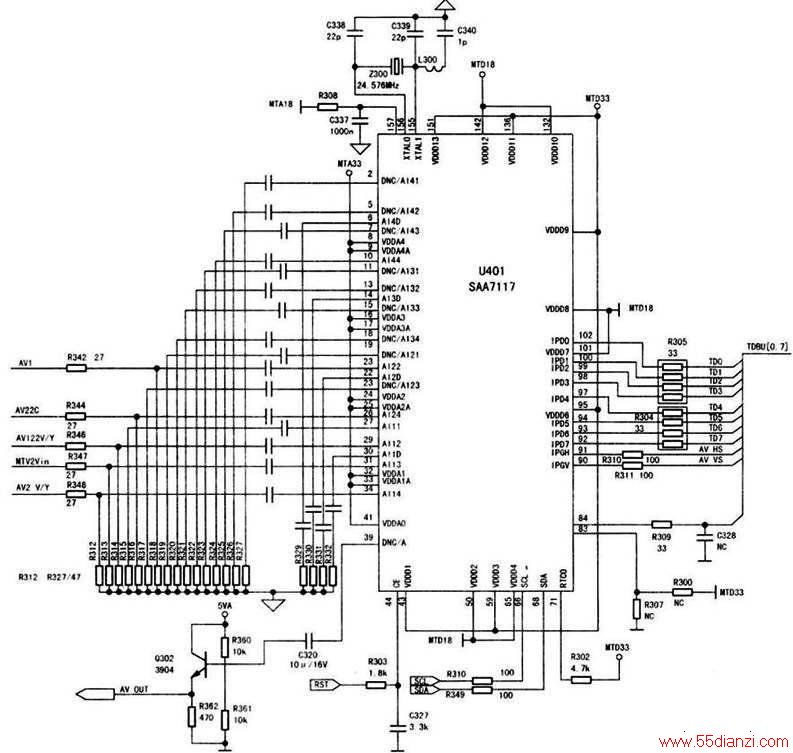

从上图、下图可以看出，液晶电视中的视频信号处理电路均有独立的时钟振荡电路。来自组合型高频调谐器（高频调谐器+图像中频信号处理电路）或图像中频信号处理电路的TV视频信号和来自不同视频输入接口的AV视频信号、Y/C信号，从集成块的相关引脚进入集成块内部后，一定先由视频切换开关进行切换选择，选出与电视机屏幕上显示出的工作状态相一致的视频信号送往后面的色度信号解调和亮度信号处理电路。电视机接收TV信号图像正常，说明视频信号处理集成块的供电电路、时钟振荡电路、色度信号解调电路、亮度倍号处理电路正常。故障应当在AV信号的输入接口电路和视频信号切换开关电路，由于视频信号切换开关电路在集成块内部，因此，检修此故障时，若查得视频信号输入接口电路无故障，其故障原因应当是视频信号处理专用集成块损坏。

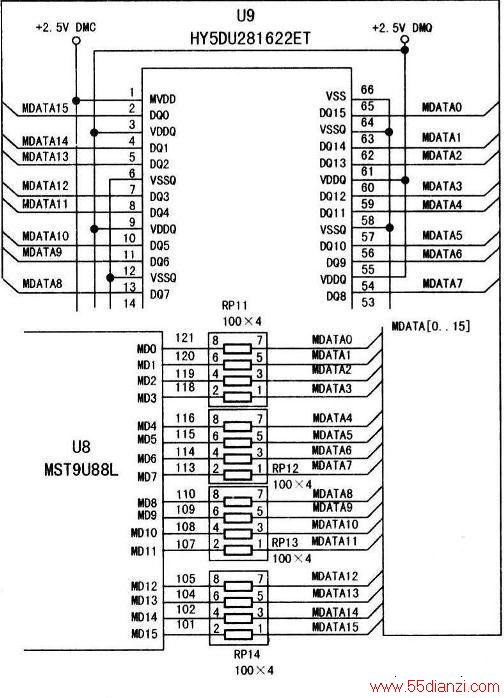

变频处理电路的第二种结构是整个变频处理电路由两个或两个以的集成块组成。这种电路有独立的帧存储器。帧存储器与变频集成块之间通过时钟线、数据线和读、写控制线相连。其典型应用电路如下图所示，该电路为海信TLM3737液晶电视中的变频处理电路。
变频处理由集成块U8（MST9U88L）中的部分单元电路组成，帧存储器采用的集成块为HYSDU281622ET。
从下图中可以看出，两块集成块之间确实由多根线连接，部分信息线之间还接有电阻。由于液晶电视中的信号处理板通常采用双面或多层电路板，两块集成块间的信息线较多，有些线可能通过电路板的过孔在电路板的背面走线后又会通过过孔返回到电路板的正面来。液晶电视信号处理电路中信号传输电路中的过孔，特别是变频处理电路中的过孔，在电视机使用了一段时间后，过孔不通是其故障多发原因。因此，检修电视机屏幕只有一些横道和竖道干扰，或呈现马赛克图像故障时，除面讲的第一种电路结构中需要检查的电路的供电外，还要检查变频电路中变频处理集成块之间的信息传输线，特别是电路板的过孔。只有在确定了电路板的过孔正常后，才能采用先更换帧存储器，再更换变频集成块的方式进行故障排除。

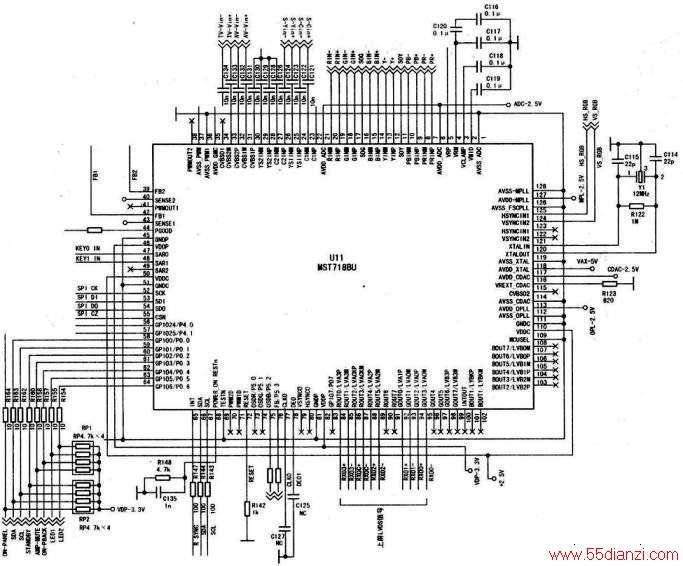

至于电视机出现的接收TV/AV信号图像正常，其他信号（VGA、YPbPr、USB、HDMI）无图像故障，如果屏幕显示的电视机工作状态与输入信号一致，则只要检查其输入接口电路无故障，就可判定故障在变频处理集成块，具体说就是在上图、下图中的集成块MST718BU、MST9U88L。
