黑电平调整通道AKB/BLK，是一个大闭环反馈回路。
回路中任何环节出现问题或异常，均可能导致反馈异常或反馈环中断，使黑电平调整电路失常，从而引起黑屏或部分黑屏等一系列故障现象。下面以长虹TDA88××系列机芯（长虹CH-10机芯）彩电为例进行详细解析。
采用飞利浦芯片生产的彩电，有时在开机瞬间会出现红、绿、蓝三条线，即三条控制线。在场消隐期间，新场开始的第21行，TDA88××芯片内部的黑电流连续校正放大器在CPU控制下建立起设定的黑电流电压。第22行时，CPU控制TDA88××内部R放大器发出一个脉冲，从TDA88××（TDA8843/8841/8844/8838/8839PS/OM8838/8839PS）（21）脚R枪驱动端口输至TDA6108JF/6107Q（2）脚。
在IC内部进行倒相放大后，从（8）脚通过RY02A、RY02加到cRT的KR脚去控制阴极电流的大小，从而控制光栅亮度至截止区。这时，该芯片（5）脚输出黑电流检测信号电压BLK，通过插件XSY01、R208（100kΩ）、C251（1500pF）反馈至TDA88××解码块（18）脚，与其（22）脚输入的束电流信号ABL/BCL共同调整TDA88××芯片内部的黑电流连续校正放大器的设定电压，并进行固定，以便后两场暗平衡使用。这样，红枪的截止电压便校正好了。两场后，黑电流连续校正电路在CPU的控制下重新进行新的截止电压校正。
同理，第23行、24行校正绿色电子枪和蓝色电子枪的截止电压。以上工作过程是由电路自动完成的，即截止电压（暗平衡）的自动校正功能。
2.沙堡脉冲CASTLE形成与输出电路

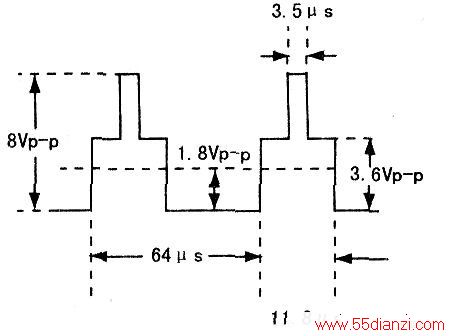

在电视信号处理过程中，可能有多个集成电路参与亮度、色度、行场同步信号的处理，而这些集成电路必须在同一个指令的控制下同时开始工作，这个指令就是沙堡脉冲信号。沙堡脉冲是一个由色同步选通脉冲、行场消隐脉冲组成的复合脉冲信号。正常的沙堡脉冲通常由三部分组成，如右图所示。
（1）顶部自45％到100％处的3.5μs窄脉冲，是色同步选通脉冲，其频率为行频15625Hz。
（2）中间部分自0％～45％处的11.8μs脉冲，是行消隐脉冲，频率也为行频15625Hz。
（3）底部自0％～22.5％处的1350μs宽脉冲，是场消隐脉冲，频率为场频50Hz，在右图中未画出。
正常的沙堡脉；中是保证图像扫描正常运作、亮度钳位、行场消隐、色同步分离、色差延迟、基色钳位、画中画显示定位、图文处理的必备条件。我们知道，正常的沙堡脉冲是由行、场逆程脉冲按一定方式组合而成的。如果能够检测到正常的沙堡脉冲，一般可判断为行场扫描电路工作基本正常。在TDA88xx系列机芯彩电中，解码集成块（41）脚为行逆程脉冲输入/沙堡脉冲输出端。在行扫描电路正常的情况下，若（41）脚行逆程肢冲输入中断或消失，不会形成黑屏故障，只影响行中心偏移。但值得注意的是，若（41）脚跟流电压因故下降或升高，便会导致沙堡脉冲异常，此时，便会呈现黑屏或部分黑屏故障。其他各类彩电，尽管因解码电路所用的集成块不同、结构各异、沙堡脉冲输出脚标准电压值有所差异，但工作机理与之基本相同或类似。
3.快速消隐脉冲信号BLIUBLANK电路
快速消隐脉冲信号电路主要用作RGB屏显信号与视频显示信号的切换，也称“挖框电路”。在普通彩电中，行、场消隐电路一般是在回扫期间产生脉冲信号（正脉冲）加到显像管阴极，以截止电子束，行场消隐脉冲信号通过控制管加到各视放管的发射极，使集电极电位，即彩色显像管的阴极电位升高，从而使显像管的三个电子枪截止，达到消隐目的。在TDA88xx系列芯片彩电中，由CPU（CHTO808）（25）脚输出主电平至N301（TDA8843）（26）脚，控制IC内的相关电路，从而控制视放电路和CRT，达到消隐目的。当CPU（25）脚因故始终输出高电平或解码电路N301（26）脚因故始终为高电平时，便会产生黑屏故障。根据实际维修经验，消隐电路本身故障几率较小，大多是因其他原因导致快速消隐脉冲异常而形成黑屏故障，或在执行某项操作指令时呈现短期黑屏故障。
4.解码电路黑屏故障的维修思路和方法技巧提示
就视频通道或解码电路而言，除必需的正常工作电压外，前面1～3点解析的，是最主要的信号电路，其中任何一个有异常，均会导致黑屏故障。下面根据维修经验体会，提供一些维修思路和方法技巧，供参考。

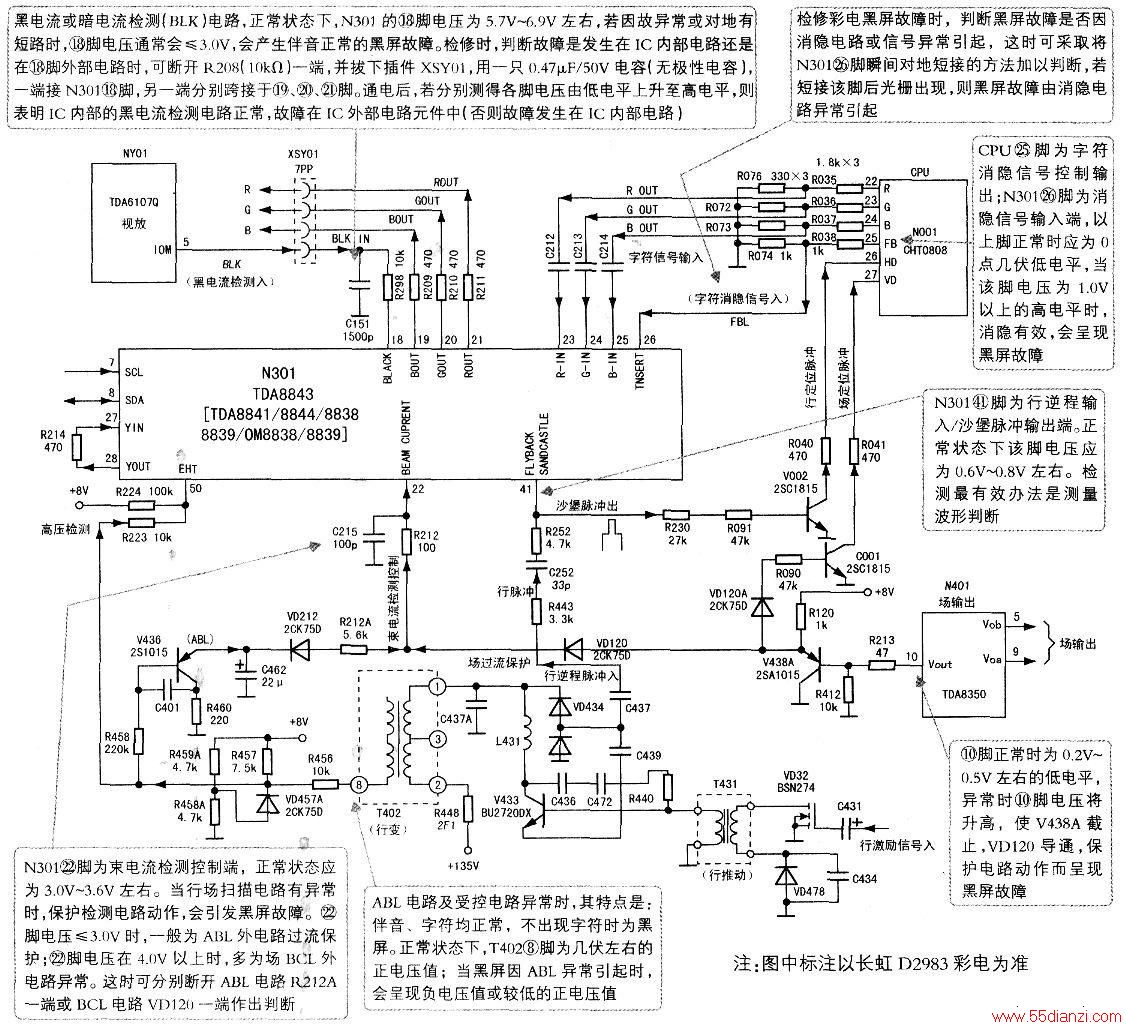

（1）判明故障在黑电流检测电路后，为进一步判断故障是在IC内部还是IC外部电路，可焊开黑电流检测脚外接的电阻R208（10kΩ）一端，并拔下通向视放电路XSYO1插件R、G、B插头，然后用一只0.47μF/50V无极性电容，一端焊在解码块黑电流检测信号输入脚，即N301（18）脚，用另一端在通电的情况下，分别跨接于解码块R、G、B视频倍号输出脚，即N301（19）～（21）脚，此时，若测得各脚电压值能由低电位升至高电位，表明解码块IC内部的黑电流检测电路是正常的，故障在IC外部电路元件中，否则，表明解码电路内部黑电流检测电路异常或损坏。
（2）若怀疑黑屏故障由视频快速消隐电路或信号异常引起，可在通电后分别测量CPU快速消隐信号FBL/BLK/BLAND输出端（25）脚和解码块TNSER（26）脚电压，正常状态下，均应为零伏或零点几伏左右的低电平。若该电压始终为≥IV，表明黑屏故障是由消隐信号电压异常所致。这时，可采取将解码块消隐信号输入脚对地短接的办法加以确认。若短接（26）脚后光栅和图像出现，则表明消隐电路确实有问题，可进一步检查。
（3）沙堡脉冲形成、输出与行逆程脉冲输入电路。
解码电路N301（TDA8843）（41）脚为行逆程脉冲输入/沙堡脉冲输出端。值得重点提示的是，解码电路N301（TDA88xx系列芯片）（41）脚外圈行逆程脉冲丢失或中断时，在行扫描电路正常的前提下，一般不会形成黑屏故障，只会导致行中心偏移，但不能根据行逆程脉冲的丢失、中断或行逆程脉冲的正常输入，来判定沙堡脉冲的正常与否。
前面讲到，妙堡脉冲是一个由色同步选通脉冲、行场消隐脉冲按一定方式组合而成的复合脉冲信号，起着色同步选通、行场消隐、亮度、黑电平钳位等诸多作用。即沙堡脉冲类似于一个庞大乐队的指挥者，指挥或制约着管乐、弦乐、打击乐所有演奏者的动作，每个乐手都要在其指挥下按乐谱进行演奏，才能责出气势磅礴的曲子，只要众多乐手演奏的时序间稍有差异，奏出的曲子使会出现某种不协调现象。沙堡脉冲就是控制彩色、亮度、行场消隐和黑电平钳位等协调工作的指令脉冲信号，所以，沙堡脉冲异常会带来或引发很多故障现象，包括黑屏故障。
对于沙堡脉冲异常引发的黑屏故障，常规检修方法是通过仔细检测N301的（41）脚直流电压参数来进行大致判断。正常时，该脚电压为0.6V～O.8V左右，机型与解码块不同，该脚电压略有差异。如果有条件，用仪器检测沙堡脉冲的波形来进行确诊，是较有效的方法（解码块不同或差异，脉冲的幅度略有差异，但形状基本相同）。
（4）在检杏上述与黑屏故障有关的重点信号电路并确认其完全正常后，剩下的就是按信号流程来检查是否因亮度信号电路异常导致亮度信号中断，如TDA88xx系列解码芯片（27）、（28）聊外接的R214（470Ω）开路，将使亮度信号丢失或中断，形成黑屏故障。
（5）常见解码集成电路与黑屏故障相关的重点引脚和电压参数见下表。
