TCL王牌LCD40A71-P液晶彩电高频板电路分析

　　
　　电路的工作过程如下：
　　
　　天线接收的高频电视信号输入到高频板的有源分配器(Fl)，经有源分配器后，将中频信号一分为二，分别输入到高频头TUN2、TUN1进行处理，在高频头内部，经高频放大、混频、滤波、中放、鉴频、预视放、AGC（自动增益控制）、AFT（自动频率控制）、PLL（锁相环）滤波等电路进行处理后，由TUN2、TUN1输出视频和音频信号，经高频板连接插座输出。下表为主副高频头引脚功能。

 引脚 引脚名 功能 1～5、13 NC 空脚 6 AUDIO 音频信号输出 7 SIF 伴音中频输出 8、15 GND 接地 9 SCL  J2C总线时钟 10 SDA  12C总线数据 11 AGC 空 12 MB +5v供电 14 TU +32V频率调谐电压 16 AFT 自动频率控制 17 VIDEO 视频信号输出

　　

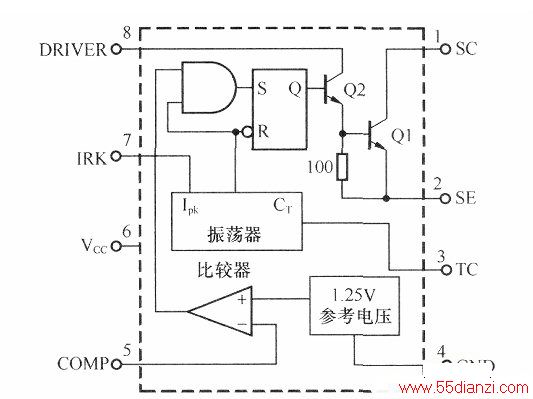

　　电路中，Ul和外围元器件组成电感升压式DC/DC变换器，可将12V电压升压为32V电压，供高频头使用。Ul内部集成了温度补偿调节、比较、具有电流限制电路的占空比控制的晶振驱动、大电流输出控制等电路。Ul的内部电路框图如下图所示，引脚功能如下表所示。

引脚 引脚名 功能 1 SC 接内部驱动管集电极 2 SE 接内部驱动管发射极 3 TC 外接振荡器定时电容 4 GND 地 5 COMP 内部比较器反相输入端 6 vCC 电源 7 IPK 电流检测输入 8 DRIVER 内接驱动器

　　
　　电路的工作过程如下：
　　
　　12V电压送到Ul的⑥脚后，Ul内部振荡电路开始振荡，产生振荡脉冲由Ul的②脚输出，控制开关管Q5处于开关状态。在开关管Q5导通期间，12V电压经R23、LN1、Q5的c-e结到地形成回路，储能电感LN1上储存能量，在开关管Q5截止期间，储能电感LN1感应出左负右正的脉冲电压，与12V电压叠加后，经二极管Dl整流、电容C9滤波，产生32V供电电压，为高频头供电。
　　
　　电路中，R24、R25是稳压电路取样电阻，输出电压经R24、R25分压取样后，加到Ul的⑤脚，经Ul的⑤脚内部电路检测后，去调整Ul内部的振荡器，进而控制Ul的②脚输出脉冲的占空比，从而达到稳定输出电压的作用。
