此机接通电源后，由副电源板产生待机5V电压，通过插座XP812的②脚送到主板上XPSS01的sTB5v端，主板CPU开始工作，整机处于待机状态。

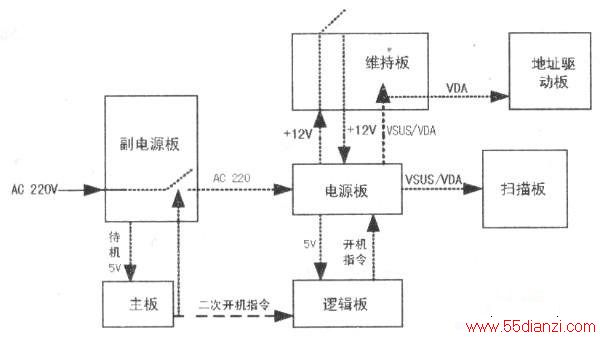

当主板CPU接收到二次开机指令后（按遥控器或本机按键上的开机键），主板插座XPSS01的STANDBY端输出一个高电平，一路送至逻辑板，另一路送至副电源板，副电源板得到开机指令后继电器T802吸合，AC 220V通过电源板上插座P9进入电源板，屏电源的5V(由IC407/T410组成)形成电路开始工作，输出5V电压送往逻辑板，如下图所示。
逻辑板接收到主板送来的开机指令和电源板送来的工作电压后，输出一个高电平(3.3V)，通过P25的(17)脚送给电源板。同时，屏电源通过P12⑤脚送出12V电压到维持板(SS)上，经维持板插座SS34短接后，再从P12④脚反馈回STB-PS(12V)信号给电源板的MCU(IC501)，电源板上MCU接收到这两路信号后，电源板上VSUS、Vda等电压形成电路开始工作，输出相应电压至等离子电视各相关组件，整机正常工作。
