形成该故障的原因主要有：一是电动自行车调速器损坏无输出或无调速电压；二是制动微动开关触头不能复位；三是电池欠电压或其保护电路不正常；四是控制电路停振。

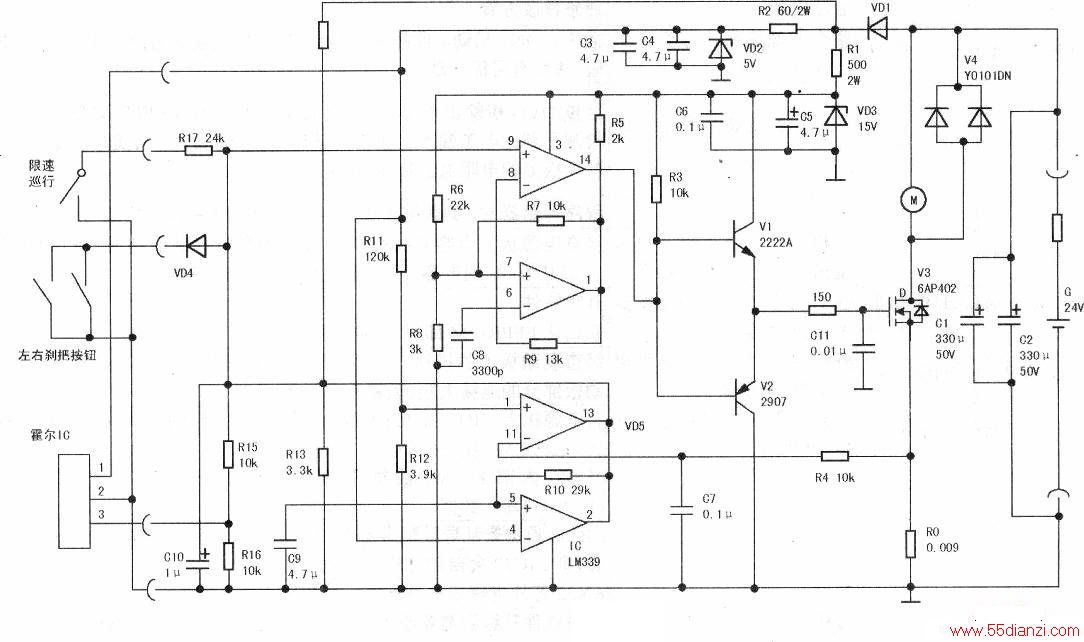

首先，用万用表直流电压挡测量LM339的①脚，发现有振荡信号输出；接着让后车轮离地，转动调速器转把，测量LM339的2、13脚输出为高电平，14脚也输出高电平，5脚有6V左右电压，表明P1、R13、VD1、R2、R1等元件及相关保护电路均正常；再用万用表测量三极管驱动电路V1、V2，发现三极管V1发射极有输出脉冲，测V3漏极D电压为+24V，判定V3可能断路。切断电源，拆下场效应管V3检查，发现V3的S极已脱落，估计是击穿后因电流过大使之炸裂，用同型号的6AP402更换后，自行车启动正常，故障排除。相关电路见下图。
