交流接触器合闸按钮按下后闭合，松开后就断开的原因和处理方法

　　（一）口诀
　　
　　按钮按下闸合好，手一松开它就跳。
　　
　　其中原因很简单，自保电路断开了。
　　
　　先查线路是否断，再查触点是否好。
　　
　　查出原因来处理，恢复功能工作保。
　　
　　（二）说明
　　
　　对于不自锁的按钮开关，按下按钮时其常开触点闭合，松开后就断开。为了使接触器的线圈在按钮松开时仍然通电闭合，就要用接触器的一对常开辅助触点组成“自保”电路，如上图所示。
　　
　　如果该自保电路出现了断路故障，自保就没有了，所以合闸按钮松开后，接触器线圈的电路也就断开了。
　　

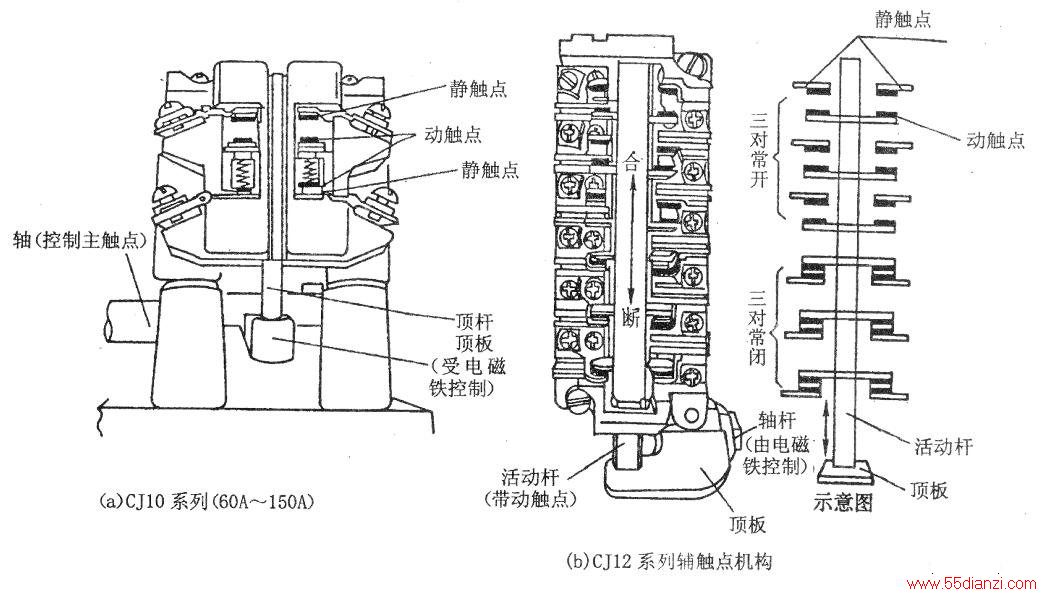

　　自保电路出现断路故障的原因有两个方面：一个是线路断开，经常发生在连接点处；另一个是所用的常开辅助触点不闭合，可能是已损坏，也可能是控制其合断的“顶杆”长度不足（长期使用后损坏或有缺陷造成），CJ10和CJ12系列的辅助触点结构如下图所示。
