一个百德款MH9712型手电钻电池充电器，红色LED指示灯不能点亮。

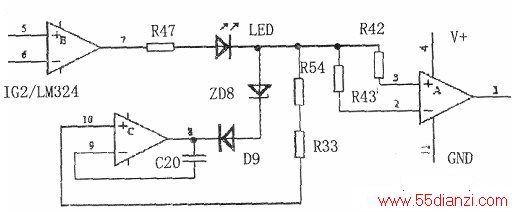

指示灯不亮、起不到提示作用可能的原因有：(1)充电器损坏不能充电；(2)电池充电已满；(3)指示灯电路损坏。经仔细检查，充电器有22.1V脉冲电压输出；指示灯不能点亮系因红色发光二极管LED烧毁所致，需更换。参见下图。更换LED新管时，必须调整限流电阻R47的阻值，使流过LED的电流值I≈10mA。
这时，红色LED指示灯处于最高亮度和最安全（不易烧毁）的状态。
小结：人们观察指示灯（含各种颜色的LED、氖泡或蜂鸣器），随时了解机器的运行状况，并及时采取相应的措施。如本例：当指示灯点亮时，表示正常充电；当指示灯熄灭，表示充电已满，应及时脱离电源，以免电池因过充电而损坏。指示灯的作用不容小觑！
