松下UF-208传真机打印样张正常，复印时及对方接收记录纸图像全黑

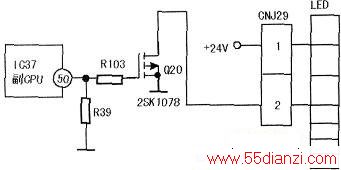

　　根据现象分析，该故障一般发生在CCD光电转换电路和图像处理电路等相关部位。光电转换电路主要由LED、镜头、反射镜、CCD等组成。检修时，打开机盖，在复印状态上观察LED原稿扫描光源，发现ED不发光，说明该故障出在LED控制驱动电路，有关电路如下图所示。
　　
　　由原理可知：机器复印时，IC37(50)脚输出高电平，Q20导通，连接器CNJ29②脚为低电平，+24V电源经LED构成回路，LED发光。用万用表实测CNJ29②电源始终为+24V，说明Q20未饱和导通，测Q20的G极有0.8—2.4V的高低电平变化，说明IC3750脚输出的控制信号正常，经进一步检测发现Q20内部损坏。更换Q20( 2SK1078)后，故障排除。
