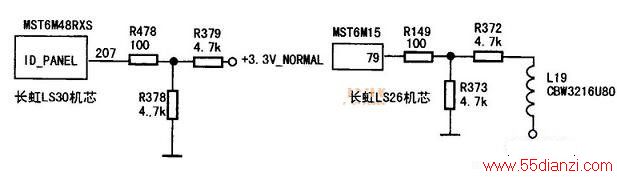

某些芯片，引脚设计有屏的ID识别地址，系统识别此脚电平来启动图像处理单元电路，输出相应屏种类所需的LVDS信号的帧频和传输率的LVDS信号。如长虹LS20A机芯主芯片（型号为MST6M69L）121脚定义的功能符号是ID PANEL，即屏的ID识别功能脚。121脚有三种电压状态，从而决定主芯片格式转换后输出信号满足三大类屏分辨率及刷新率显示要求。当整机使用全高清FHD屏时，电路只接R372，121脚电压为3.3V；使用120Hz屏时，电路接入R372和R373 ，121脚电压为1.5V；使用普通屏时，电路只接R373 ，121脚电压被置0V。若替换主板导致121脚电平状态与实际使用屏状态不一致，或121脚外接电路出故障，便会发生黑屏现象。故检修这类机芯电视黑屏故障时，应确认主芯片此脚的电平状态。提示：长虹LS30机芯主芯片MST6M48RXS的207脚为屏识别地址脚，长虹LS26机芯主芯片MST6M15的79脚为屏识别地址脚，见下图。
