乐华TSUMV36KU机芯液晶彩电无图像检修思路

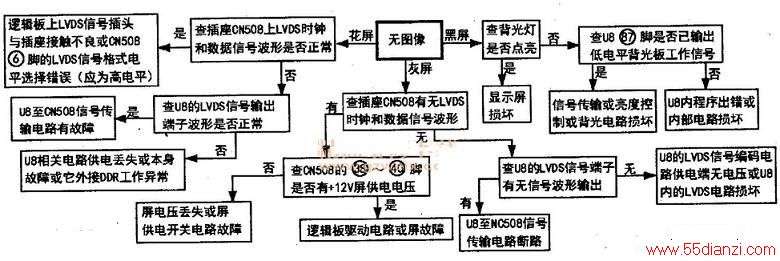

　　无图像，是指显示屏为黑屏、灰屏或彩色条纹（俗称“花屏”），但伴音正常。由于各通道图像信号的处理基本上都是在主控芯片U8内进行的，因此检修无图像故障可按下图所示的流程框图进行。若是某个信号源无图像，应检查U8该信号输入端有无这个信号源的信号波形；若没有，应重点检查该信号源输入电路。若有信号波形，说明U8内部的信号切换开关或负责该信号处理的相关电路有故障。可尝试更新软件；若无效，应考虑更换主控芯片U8或主板。
