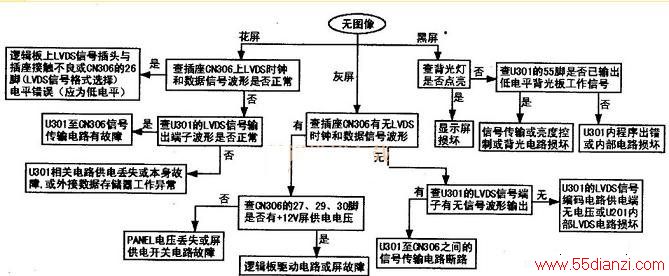

无图像是指显示屏为黑屏、灰屏或彩色条纹（俗称花屏），但伴音正常。由于各通道图像信号的处理基本上都是在主芯片U301内进行的，因此检修无图像故障不太复杂，可按下图所示的流程图进行。
若是某个信号源无图像，应检查U301该信号输入端有无这个信号源的信号波形。若没有，应重点检查该信号源输入电路。若有信号波形，说明U301内部的信号切换开关或负责该信号处理的相关电路有故障。最后可尝试更新软件，若无效，应考虑更换主控芯片U301或数字板。
