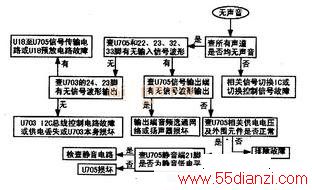

无声音是指所有信号源都无声音，可按下图所示框图进行检修。另外，为便于检修无声故障，现对本机的开／关机静音电路进行介绍。
开机时，+12V电压经R724、D702、D703给电容C702充电，如下图所示，控制管Q701（BT3906 ）e极电压升高，当Q701 e-b结正偏电压大于0.75V时，Q701导通，控制管Q703（BT3904）b极为高电平，Q703导通，功放块U705静音控制端21脚为低电平，实现开机时静音。随后，C702通过Q701、R719及R720、Q703 b-e结对地放电。此时，由于电容C705已充电完毕，故经R718使Q701 b极电位高于e极电位，Q701截止，Q703 b极又为低电平，Q703重新截止，U705 21脚恢复高电平。
关机时，C705存储的电荷通过D701、R721经12V电源正极对地放电，Q701 b极电位降低，当低于e极电位0.75V以上时，印01再次导通，Q703随之导通，U705 21脚低电平，实现关机时静音。当观看者按下遥控器静音键时，主控芯片U301的99脚输出高电平，经R710使Q704导通，导致U701 21脚低电平，实现人为静音。
