众所周知，彩电行输出变压器（简称“彩行”）能提供多种直流电压，如场输出块供电、视放电路供电……那么，彩行的同一个绕组，能同时既给场输出块提供26V直流电压，又给视放电路提供200V直流电压吗？很多人认为这是不可能的，然而事实上是存在的，请看本文。
创维21D08HN型彩电，采用超级芯片8873CSBNGTA21。下图所示为该机彩行的引脚功能：①脚为COL，②脚为＋B，③脚为空脚，④脚为6.3V，⑤脚为地，⑥脚为52V，⑦脚为灯丝，⑧脚为26V场供电，⑨脚为200V视放供电，⑩脚为ABL。令人不解的有以下几点：1.⑧脚没有整流二极管，直接输出26V给场输出块STV8722的②脚供电；2.⑧脚与地不通；3.⑨脚与＋B脚（②脚）不通，⑨脚与地脚（⑤脚）也不通；4.⑧脚（26V）与⑨脚（200V）相通。

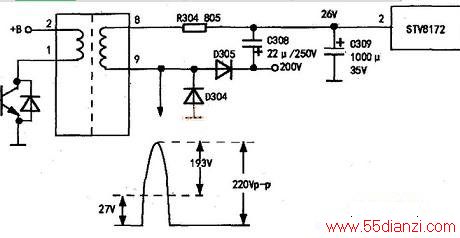

为了弄个水落石出，将彩行的⑧脚、⑨脚外电路画出来，如下图所示。用示波器测⑧脚无交流波形，只有25V左右的直流电压；测⑨脚有约220Vp-p正极性行脉冲电压。为什么⑧脚无行脉冲波形呢？这是因为⑧脚对地有（26V滤波）电容C309的存在，⑧脚虽然有限流电阻R304（0.5Ω）。但由于其阻值很小可以看成导线，故对于交流行脉冲电压来讲，等效于⑧脚接地，故⑧脚无波形，⑨脚才能测出有约220Vp-p的正极性行脉冲电压。其中，正半周是反峰电压（约193V左右），负半周是正程电压（约27V）。
这样答案就浮出水面，彩行⑨脚有幅度约220Vp-p的正极性行脉冲电压，⑨脚接有两只整流二极管D304和D305。其中，D304为场块供电26V整流二极管，D305为170V整流二极管（注意：把D305、D304视为整流管，似乎欠妥）。

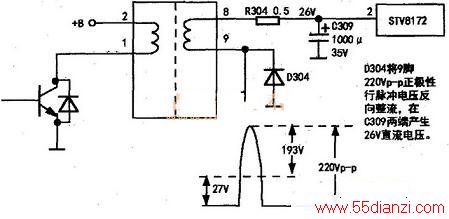

26V直流电压形成原理：D304将220Vp-p的正极性行脉电压反向整流，即把波形的负半周电压（这里为27V的正程电压）取出来，由⑧脚输出，经C309滤波产生约26V的直流电压，供场输出块STV8172使用，如下图所示。可见，26V直流电压是用⑨脚正极性行脉冲电压经D304反向整流所得。

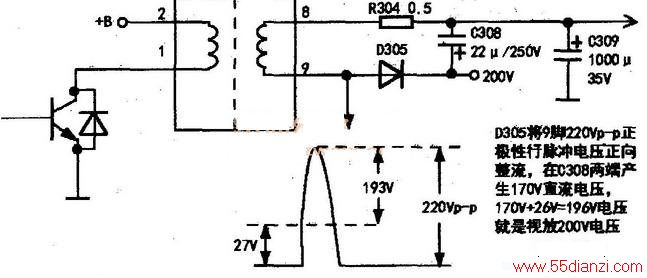

200V视放电压形成原理：170V电压的形成如下图所示。D305将220Vp-p的正极性行脉冲正向整流，即把波形的正半周电压（这里为193V的反峰电压）取出来，在滤波电容C308两端形成上负下正的约170V直流电压。可见，170V直流电压是用⑨脚正极性行脉冲电压经D305正向整流所得。由于两只滤波电容C308\C309是串联的，故视放供电电压（对地而言）应为C308两端电压加上C309两端电压，即170V＋26V=196V，接近视放电压标称值。
彩行的同一个绕组，能同时输出26V和200V两种直流电压，即同时产生一低一高两种直流电压，较低的电压适合给需要电压较低电流较大的负载供电，如场输出块、功放块等，较高的电压给需要电压较高、电流较小的负载供电，如视放电路。
该绕组无接地脚。⑧脚无整流二极管，实际上电压形成的整流管被移到感应绕组的另一端吧了，这只是电路结构发生的变化．但感应能最通过整流、滤波必备的元件仍存在。此时26V形成的电流回路是以“地、D304、⑨-⑧绕组、R304、0309回到地端这样形成充电回路。而200V电压的地端是以26V为基准，其整流二极管为D305、滤波电容为C308，此时D304反偏截止，不参与电路工作。这就是此行变产生26V、200V的特点。
由此可见，⑨脚220Vp-p正极性行脉冲电压波形的正、负两个半周电压都得到利用。这种将行脉冲波形正、负半周都给用上的电路比较少见。
