在液晶彩电中设置有比常规CRT彩电丰富很多的外接信号输入口,其中包括AV接口、S端子、YPbPr接口、VGA接口、DVI接口、HDMI接口等。
其中的AV接口、S端子、YPbPr接口可以算作前端模拟信号处理电路,这些输入信号经过信号选择电路后都要送到图像解码电路进行处理;而VGA接口、DVI接口、HDMI接口可以看做是数字视频处理电路的一部分,一般来说这几个输入信号都是直接送往数字视频处理电路,其中DVI、HDMI都属于数字视频信号,可以直接送到数字视频信号处理器,但VGA信号是R、G、B模拟色差信号,需要先经过模/数转换,在液晶彩电中有的电路方案使用独立的模/数变换器,有的电路方案将模/数变换器与数字视频信号处理器集成在一起。

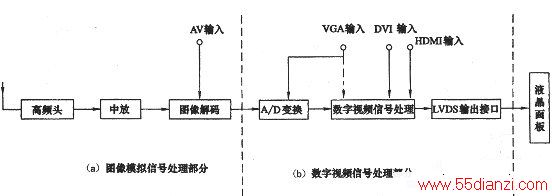

液晶彩电外接输入信号与各电路之间的关系如下图所示,从不同端口输入信号进行测试,可以反映出各相关电路是否正常工作。如果接收电视信号图像不正常时,可改从AV端口输入信号进行试验,若图像正常,说明故障在图像解码电路之前;若从AV端口输入信号图像仍不正常,可再从VGA或DVI端口输入信号,若图像正常,说明故障在图像解码电路;若从VGA或DVI端口输入信号,图像仍正常,说明故障在数字视频信号处理部分。
