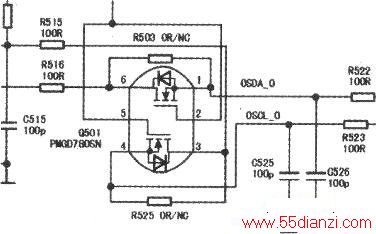

根据维修经验,判定该故障与高频头总线异常有关。测量高频头总线电压TUNER_data24.72V正常。TUNER_CLK2 2.5V不正常。断开去调谐器的总线,即跨接电阻R522、R523.测调谐器两路总线信号对地阻值正常,怀疑总线电压驱动管Q50l变质。替换Q50l,一切恢复正常,故障排除,见下图。
