永宝CD-2198型彩色电视机自动搜索不能记忆

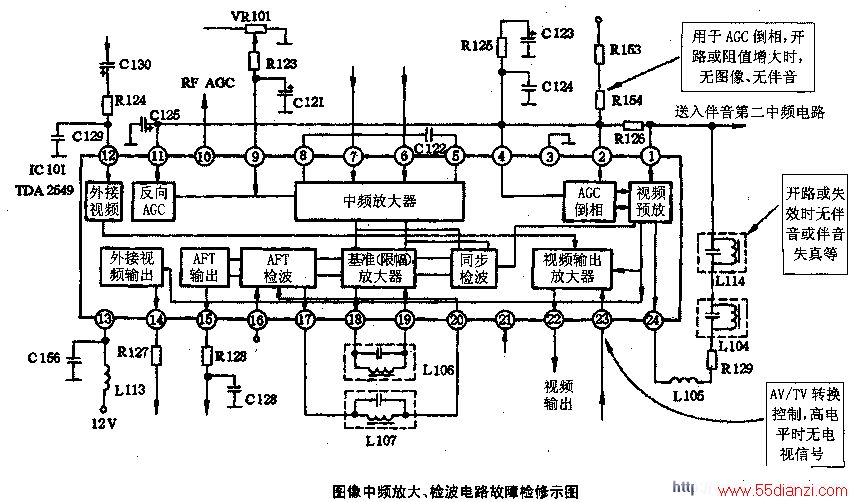

　　根据检修经验，在自动搜索不能记忆故障中，其原因主要是AFT电压失常，因此检修时就重点检查AFT电路。但在该机中，AFT电压主要是在IClOl内部产生，所以检修时，则应首先测量ICl01(TDA2549)的(15)脚，结果始终为7．2 V。这说明90度移相电路没有工作，试调整和调换L107均无效，查(15)脚的12 V正常，因而怀疑ICl01内部不良。用一只新的TDA2549更换后，故障排除。如图所示。

　　小结：TDA2549是飞利浦公司生产的图像中频处理集成电路，内部包含有三级差分图像中频放大、视频检波、自动频率调整(AFT)检波器、中频自动增益控制电路(AGC)、高频调谐器自动增益控制(RF AGC)，可用于多制式电视接收机。其主要特点有：

　　(1)中频放大器为增益受控宽频带放大器。

　　(2)同步检波可对正、负调制信号进行解调。

　　(3)视频前置放大器采用噪声倒相方式消噪。

　　(4)外接视频输入和视频输出均为75 Ω匹配。

　　(5)外接视频输入信号与检波视频信号之间由视频开关进行选择。

　　(6)AFT电路外接ON／OFF开关和倒相开关。

　　(7)AGC电路采用正调制(平均电平)和负调制(噪声门脉冲)。

　　(8)RF、AGC输出控制场效应管(MOSFET)调谐器内的高放电路。

TDA2549各脚功能、电压值、电阻值 引脚 功能 电压(V) 对地电阻(kΩ) 静态 动态 正向 反向 1 视频前置放大反馈输入 4.3 4.3 0.9 0.9 2 AGC噪声倒相调制开关 5.2 5.2 0.81 1.1 3 接地 O 0 0 0 4 AGC噪声倒相滤波 4.7 4.7 0.75 1.2 5 中频放大级滤波 4.7 4.7 0.75 1.5 6 中频信号输入 4.2 4.7 5 1.5 7 中频信号输入 4.2 4.7 5 1.3 8 中频放大级滤波 4.7 4.7 0.75 1.2 9 延迟AGC调整 6.4 6.5 2.3 l5 10 高放AGC输出 5.8 3.2 0.8 40 11 视频信号输入(用于AGC调制) 4.3 4.3 O．9 0.9 12 辅助视频输入 4.3 4.3 0.9 O．9 13 12V电源 12 12．O O．4 0.55 14 辅助视频输出端 4.3 4.3 0.9 0.9 15 AFT输出 7.2 5.6 1.8 1.5 16 AFT倒相(在该机中接12V电源) 12．O 12 O．4 0.55 17 90度移相 4 4 12．O 1.3 18 图像检波电路 7.6 7.7 0.7 1.4 19 图像检波回路 7.6 2.7 0.7 1.4 20 90度移相 4．O 4．O 12．O 1.4 21 +12V电源 12 12．O O．4 O．55 22 视频输出 4．O 3.7 O．46 O．46 23 视频开关 0 4.1 0.46 0.46 24 视频前置放大输出 4.3 4.3 0.9 0.9
