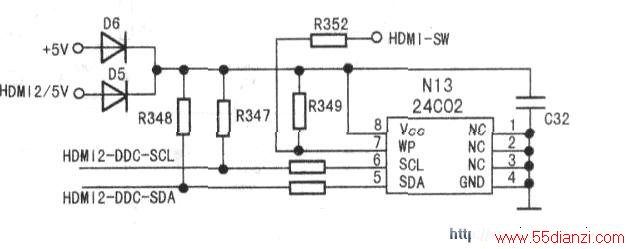

通电开机，发现不管收看的是哪个台，只要将电源开关关闭后再开机，均回到1频道，并且音量处于最大状态。根据维修经验，关机后数据不记忆，一般是EzPROM存储器有问题。相关电路见图，其中，N13(24c02)是E2PROM存储器。其(1)、(2)、(3)脚为地址线；(4)脚为接地端；⑧脚为供电端，工作电压范围为1.8V～5.5V，(5)、(6)脚为串行数据线和串行时钟线；(7)脚写保护端，正常读/写操作时为低电平，禁止读/写时为高电平，(7)脚除与MCU(157)脚相连外，还通过R352接HDMI-SW控制脚，为高电平。从MCU每次启动读/写程序前都会从(157)脚输出低电平，进行读/写操作；当读/写操作结束后，从MCU(157)脚输出高电平，对芯片进行写保护，然后执行其他程序。也就是说(7)脚完成读/写后一直处于高电平，以保证存储器中的数据不丢失。出现关机后不记忆故障，应重点检查N13(24C02)及其外围元件。如果外围元件无问题，应采用代换24C02的方法解决。
注意：代换时应尽量用原型号的，代换存储器的存储量不能小于原型号存储容量。
也就是说，只能采用24C02代替24C01，不能采用24C01代替24C02型，也不能用大容量存储器代换，否则替代后会产生一些比较奇特的故障现象。经检查N13外围元件及供电均没有问题。用一只24C02存储器代替N13后，故隆排除。
