此故障由来已久,多次经人维修,总是不了了之,成为疑难。长时间试机,出现又关机的现象。

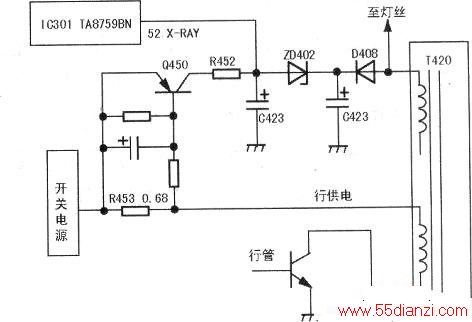

考虑到是软故障,所以找来图纸分析该机电路特点和保护原理,该机为TA7680+TA8759BN两片机,保护电路原理如下图所示,其过压过流电路比较典型,Q450为过流检测管,R453为电流的取样电阻,正常工作时,R453的压降较小,Q450截止,对电路无影响;当行电流过大时.R453上的压降增大,使Q450导通,高电压通过R452加到IC301的x射线保护输入端52脚,关闭行振荡,实现过流保护。过压保护的取样则来自行输出灯丝电压绕组,对其整流后形成取样电压,当某种原因引起灯丝绕组的电压升高时,则会导致稳压管ZD402击穿,高电压加至IC301( TA8759BN)52脚,关闭行振荡。
实际检测发现IC301的电位升高到1.3V(正常是0.3V),说明保护电路动作,所以重点检查取样电阻R453(0.68Ω)、检测管Q450和稳压管ZD402(Q450和ZD402要用代换法)。首先测量检查过流保护取样电阻R453,结果发现其已变质,阻值接近2Ω。更换后,故障排除。
