海信TLM4236P型液晶彩电，用户称观看过程中会不定时自动待机或出现调整菜单现象，实际观察也是如此，这种情况显然是按键控制电路异常引起的。

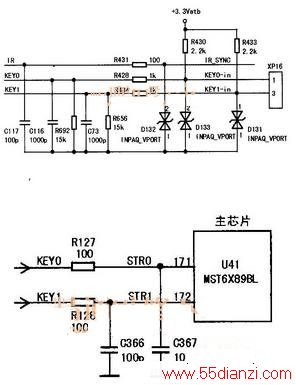

首先拔掉主板去按键板的排线插头XP16，试机，故障现象没有变化，说明按键板是正常的，问题出在主板上。相关电路如上图和下图所示，开机后分别测量插座XP16的①脚（KEYO-in）和c脚（KEYl-in）的电压，其中①脚为2.4V～2.5V微微有些波动，③脚则为稳定的2.8V，电路图中上拉电阻R430和R433标注的是8.2kΩ，实际使用的是2.2kΩ，没有操作按键时，①脚电压应该为2.8V（即R430和R692对＋3.3Vstb的分压值），虽然此时机器工作是正常的，但显然故障在该控制端，因为U41芯片的按键输入电压在2.1V以上就没有任何操作功能了，之所以将R430和R433的阻值由设计时的8.2kΩ减小至2.2kΩ，就是为了提高按键控制电路的稳定性，所以此时①脚电压虽有下降但并没有影响机器的正常工作。检查XP16插座①脚和②脚（接地）之间没有漏电现象，分别取下R430和R692（15kΩ）测其阻值，均正常。复原电路后再焊掉C116、C367和过压保护器D133，①脚电压仍在波动，说明故障原因是由于U41主芯片171脚外围过孔线路漏电引起的（主芯片工作电压较低其引脚内部漏电的可能性极小），对于这种过孔较多、走线较密的多层电路板而言，要找到漏电部位几乎是不可能的，考虑到整板更换的成本和用户基本不使用按键的情况，决定舍弃与KEY0相关的按键操作功能，因为没有操作按时U41的171和172脚输入的电压是2.8V，所以只需将171脚置于该电压之上即可，于是分别短路R428和R430，将＋3.3Vstb通过R127直接加到171引脚上，使其保持在＋3V左右，长时间试机故障不再出现。
此种方法对于因按键线路漏电导致的机器工作紊乱特别适用，已修复了多台不同品牌型号的机器，实际情况不同，采用的方法也略有区别，一般来说，过孔线路的漏电电阻大多在几千欧至几十千欧之间，低至几十到几百欧的极为少见，就本例故障而言，如果漏电电阻较大，为便于操作，可直接将XP16的①脚和④脚（＋3.3Vstb）短接，其他地方不必改动，假如漏电电阻小于100Ω，则还需要短路R127，将＋3.3V电压直接加到171脚，使其电压保持在＋3V以上，如果＋3.3Vstb因为漏电电阻分流太大导致其电压偏低甚至是将＋5Vstb待机电压拉低而不能开机时，可外加一个能输出相同电压且功率较大的电源为其供电，比如拆下的DVD影碟机电源板，没有＋3.3V电压输出的话，可增加一个NCP1086ST-33三端稳压器从外加电源板＋5V电压上降压得到，或干脆通过两只1N4007串联降压，都可以解决问题。
