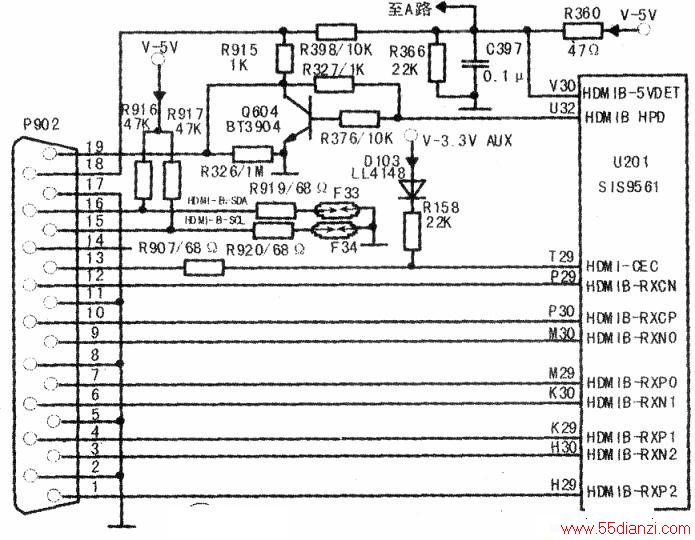

此机输入蓝光DVD的HDMI信号源电视机没有图声．HDMI的A、B通道输入信号均无效。由下图(B通道HDMI电路)可知，从插座P902输入的B路HDMI时钟、数据信号被送至U201的M29、M30、K29、K30、H29、H30、P29、P30端子，经内部信号选择开关选择后，在时钟信号的控制下对信号进行数字化处理。其中的视频信号经U201的LVDS信号端子输出送入逻辑板，最后由显示屏重现高画质图像。由此分析，故障可能在输入电路或HDMI总线电路或U201这部分电路的工作电源或U201内部HDMI信号选择／处理电路。经查，插座P902的15、16脚4.8V总线电压正常，但U201的HDMI信号处理电源端V30(HDMIB5VDET)、U31(HDMIA5VDET)脚电压却为零，顺藤摸瓜，终于查出是+5V电压限流电阻R360(47Q)-端虚焊，经重焊后试机，U201的V30端子电压恢复正常，故障消失。
