此机开机屏幕只有雪花噪波点，按自动搜索也只有雪花噪波点，无台出现。由于有噪波点出现，说明图像中频放大电路无问题，故障很可能在高频头(Z100)或高频头11脚中频信号输出端至中频信号放大及解调集成块U104(TDA9885T)的信号输入端（①、②脚）之间的电路。试从高频头11脚中频信号输出端注入人体感应信号，屏幕有很强的干扰波纹出现，由此现象分析，故障应在高频头或供电电路或TUNER -SCL、TUNER-SDA总线电路。

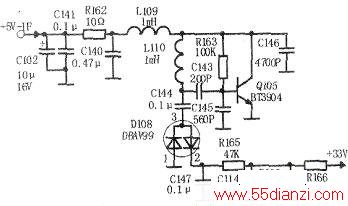

经查，高频头④、⑤脚的TUNER-SCL、TUNER_SDA (+4.8V)总线电压及(D脚的BP (+5V-IF)供电电压均正常，但⑨脚的BT(+33V)调谐电压却为零。该机的BT电压是将U103输出的+5V-IF电压，通过如下图所示的升压电路(振荡器振荡频率约为440kHz)变为+33V。基本工作原理是：在机器开机后，从电感L109输出的电压一路经R163送给振荡管Q105基极，提供偏置：另一路直接加至Q105集电极，并对电容C146充电；再一路经电感L110给电容C143、C144充甘，在C144充电快结束时，L110将产生一下正上负脉冲电压，并通过C143加至Q105基极，于是，Q105导通一C144通过L110、Q105对地放电，Q105的c-e极有电流流过→L110下端(C144上端)电位降低一经C143使0105基极电位降低，并向截止方面转化。在Q105即将截止时，L110将产生较高的上正下负感应电压一经C143感应给Q105基极→Q105截止一L109再次经L110对C144进行下一个工作循环的充电，在C144充电快结束时，L110将产生一下正上负脉冲电压，并与L109产牛的脉冲电压同相一两脉冲电压与+5V_IF电压迭加．并通过C144加至D108③脚一D108③、②脚间二极管整流一C147、R165、C114滤波→D102稳压、R166限流后输出+33V调谐电压。几乎同时，该脉冲电压还将通过C143加至Q105基极，使Q105再次导通……不断循环。对这部分电路进行检查，发现C143-脚存在虚焊，经重焊后试机．+33V电压恢复正常．故障排除。
