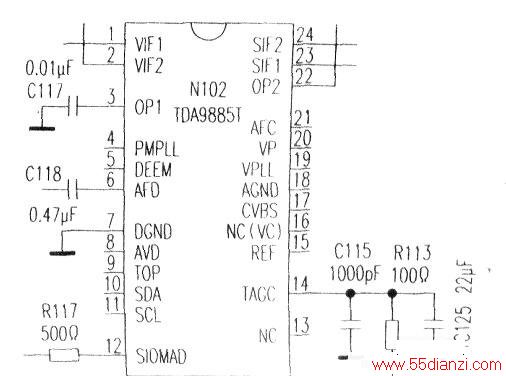

出现此故障时,首先进入工厂菜单调节AGC项的参数,图像无任何变化,测高频头AGC脚电压为0V,测高频头AGC对地阻值为100Ω。AGC引脚电压是由N102 (TDA9885T)的14脚通过R113 (100Ω)送出,怀疑N102第14脚短路或外围电路有问题,通过检查发现TC125 (22μF)电容短路,更换TC125届,试机,故障排除。见下图所示。
