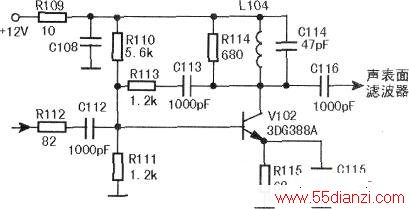

根据放障现象分析,问题可能出现在中放通道,测量高频头各组电压正常,将CPU(TMP87C38/CHT0807)⑤脚(消隐端)和①脚(蓝字符输出端)断开,屏上为白光栅,噪波点极少,这说明故障出在中放部分,包括视频缓冲级V202(C1815),如下图所示。用万用表Rxioo挡,红表笔接地,黑表笔分别碰触N201(TB1238AN)全电视信号输出端47脚,中频信号输入端⑥、⑦脚,预中放V102(3DG388A)的c极时,屏幕上均出现噪波干扰点,而触及V102的b极时无反应,说明问题出在预中放。测量V102的b极电压为1V,c极电压为12V,e极电压为OV(正常时e极电压为0.4V)。检查R115(68Ω)、C115(1500pF)均正常,取下V102检测,已损坏,换新后故障排除。值得注意的是,此管为高频管,可换用常见的9018型高频三极管。
