海信TLM3737液晶电视，收台少。输入TV信号，电视机能收到图像，且图像的彩色均很正常。但发现电视虽然能收到节目，可能收到的节目却较少。仔细观察，发现当地节目中，每个频段低端节目均能收到，高端节目无法收到。
视机能收到部分台节目，且图像正常，说明信号处理板送往高频调谐器的IIC总线信号正常。

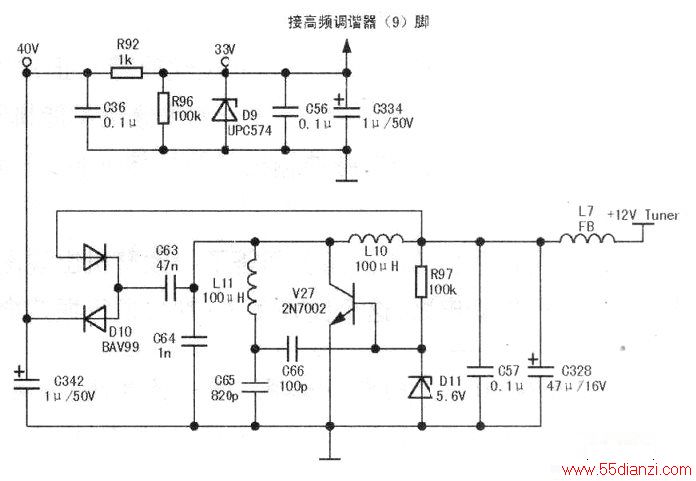

根据CRT彩电维修经验，电视机收台少通常是高频调谐器损坏，或高频调谐器供电电压不正常造成。测量高频调谐器的工作电压，+5V_IF电压（高频调谐器的⑥、⑦脚电压）正常，但+33V(高频调谐器U4的⑨脚)电压只有+11.8V。看来，该机收台少故障就是+33V电压不正常引起了。找出该机信号处理电路的原理图，发现该机+33V电压形成电路没有采用常见的倍压电路，而是采用的是振荡电路。下图是该机+33V电压形成电路的电路原理图。
在图中，L11、C65、C66、V27组成脉冲振荡和放大电路，产生峰值约36V、频率约800kHz的脉冲信号，波形见右图。振荡电路产生的脉冲信号由电容C63耦合到Dl0上，经Dl0整流、C342滤波后得到约28V的直流电压叠加在+12V电压上而形成+40V电压，然后经R92降压、D9稳压后形成+33V电压加在高频调谐器的U4的⑨脚，作为高频调谐器内部调谐电路的工作电压。测量高频调谐器⑨脚仅+12V电压，说明+33V电压形成电路中的脉冲振荡电路没有工作。检查振荡电路，发现V27基极电压基本为“0V”。断开V27基极，测量D11负端对地电阻正常，测量V27“b-e”结电阻很小，说明V27损坏，找一支C1815管将V27更换后，电视机故障排除。
