打开机器,发现高压帽和行逆程电容C615被换过,其他元件没有动过的痕迹,机主说一年前因机内有“叭叭”响声,还闻到怪味而维修过。当时修完图像还可以,以后图像越来越暗淡,且开机一会图像才出来。

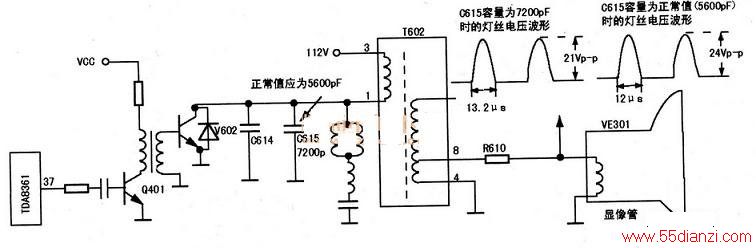

接到该机后,测+B为112V(正常),用示波器测得灯丝波形如下图所示,波形幅度约21Vp-p(偏低),而逆程时间约13.2μs(不正常,正常应为12μs),很可能是后换的行逆程电容C615有问题。仔细观察,该电容为7200pF/2kV,可能容量比原机的大,导致逆程时间过大,因而灯丝波形幅度降低。
于是查找图纸,查出C615的容量为5600pF,而不是7200pF。用5600pF/2kV电容换下7200pF/2kV电容,测灯丝波形为图2所示,幅度为24Vp-p,逆程时间为12μs,都恢复正常值,但图像却变化不大,仍然暗淡。测三个阴极发射能力,都已老化。更换显像管后故障排除。
