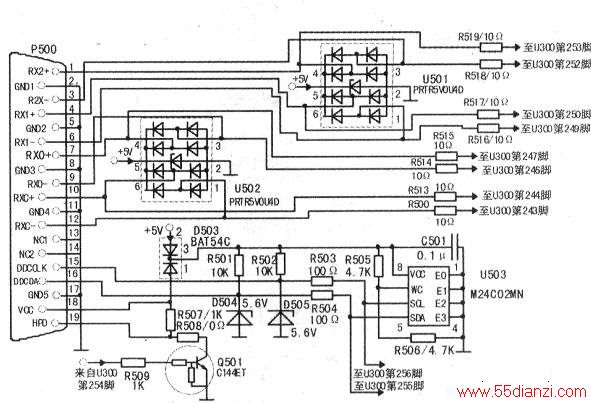

在该机HDMI插口输入蓝光DVD机播放的高清晰度影像时无图像，无伴音。该机的HDMI信号输入电路见下图。由图可知，插座P500的第10、12脚输入的RXC+、RXC-时钟信号，经R513、R500分别送入主控芯片U300的第244、243脚；P500的第⑦、⑨脚输入的RXO+、RXO-数据信号，经R515、R514分别送入U300的第247、246脚；P500的第④、⑥脚输入的RX1+、RX1-数据信号，经R517、R516分别送入U300的第250、249脚；P500的第①、③脚输入的RX2+、RX2-数据信号，经R519、R518分别送入U300的第253、252脚；P500的第15、16脚输入的DDCCLK时钟、DDCDA数据信号与EDID存储器U503(M24C02MN)的总线端口⑥、⑤脚相连（该存储器内存有HDMI信号显示格式，及信号的处理程序等信息），总线端口还与主控芯片U300的第256、255总线端口相连。该机HDMI信号处理过程是：当输入HDMI信号源．按下遥控器上“HDMI”按键时，主控芯片U300的第254脚输出低电平，控制管Q501截止，c极为高电平，此时才有约5v的电压通过D503(BAT54C)的②脚加至存储器U503电源端⑧脚，U503正式工作，并通过总线将相关程序及数据传给U300，并与之通讯。与此同时，U300内部的信号切换开关也切换至HDMI信号。在相关数据的控制下，对HDMI信号进行解码、3D梳状滤波、同步信号处理、VBI限幅、降噪、逐行变换、格式变换及缩放等一系列处理后再由显示屏显示高清晰画面和由扬声器发出高保真度的声音。
由上述分析可知，无法播放HDMI信号可能原因有四：一是输入电路无信号输入；二是选择HDMI信号的控制电路发生故障；三是存有HDMI信号显示格式及信号的处理程序的U503损坏或电源供电异常；四是U300内部对HDMI信号处理电路损坏。接下来首先用示波器检查U300上述的HDMI时钟与数据信号输入端口的信号波形，无异常。在反复按遥控器上“HDMI”按键时，查控制管Q501b极有高低电平变化，在低电平时，U503电源端⑧脚有正常供电电压。再测U503的其他脚电压时，发现笫⑥脚（总线时钟端）电压为零（正常约5V），用放大镜检查，发现第⑥脚与印板间存在虚焊现象。补焊后试机，故障终于消失。
