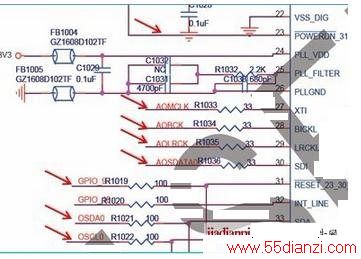

用耳机监听有伴音，初步判断故障范围在后级功放处。首先了解使用的功放电路，型号是STA559BW，属纯数字功放。意味着输入的音频信号是I2S信号。下面进入检修过程，之前已经有人把功放芯片、主芯片、用户存储器更换一遍了，所以暂时排除这些芯片故障。重点检查功放外围，为了判断主芯片是否输出音频信号，用示波器检查输入的音频信号波形。经查波形正确，且静音时SDATA信号消失，说明主芯片已经输出了正确的信号排除主芯片故障。下一步检查外围静音电路，静音脚是23脚，电压3.89V正常，排除静音电路故障。检查31脚复位脚3.24V、32脚故障控制脚3.16V，总线电压 33脚3.1V和34脚3.14V电压均在正常范围内。至此维修选入困境，无奈再次更换伴音功放芯片仍然无法排除故障。冷静思考芯片工作条件，I2S信号、供电、复位信号、静音控制信号、总线信号，与正常机器对比电压未发现异常。使用示波器尝试抓取总线信号，结果发现与正常数据线（SDA）波形相比异常。分析总线传输的过程，主芯片读取FLASH中的程序，按照程序指令发出总线数据给对应器件，完成控制、通信的功能，这里的总线器件有主芯片、用户存储器、高频头、功放芯片，由于用户存储器已经换过（MTK方案机器的用户存储器不能上空片否则会不开机），已经排除。TV图像正常，也可以排除高频头。唯一值得怀疑的就是FLASH了，尝试代换后故障排除。
