观察此机不插天线开机出现黑白雪花，瞬间变为“蓝屏”，十来分钟自动关机（属于无信号自动关机）。如插上天线则立即自动关机，开关电源输出电压随之下降为待机值。
据原维修人员讲，半年内修过多次，曾击穿5只行输出管。在无信号接收情况下，监测开关电源输出电压和行扫描电路各关键点电压与图纸标示值基本相同，如单片机AN5915K（51）脚（行振荡电源端）电压为6.4V、（56）脚（行扫描脉冲输出端）电压为1.3V，行推动管Q401基极电压为0.5V、集电极电压为37.9V，试着更换行振荡晶体无效。
自动关机后电源输出电压下降为待机值，是负载保护电路动作强行对开关电源输出待机指令的表现。

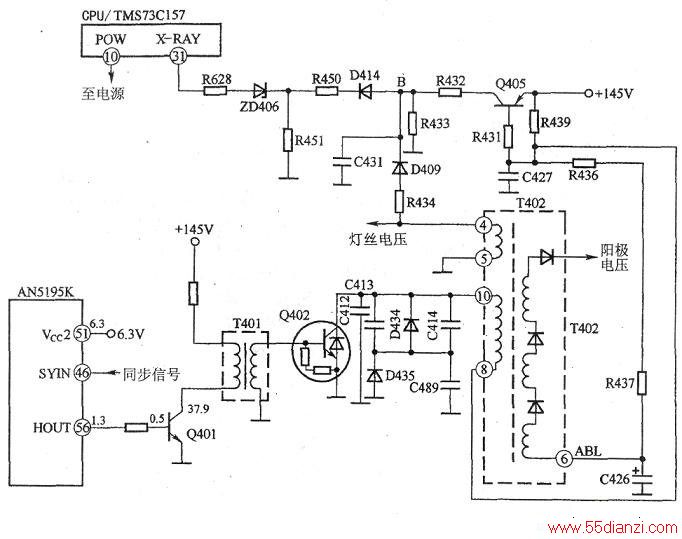

该机行扫描电路如下图所示。行过流兼显像管过流保护电路(Q405等)动作，灯丝过压保护电路(D409、D414等)动作，均是通过CPU(TMS73C157)间接控制开关电源而实现的。天线插入就自动关机有两个可能原因：
一是由Q405等组成的行过流兼显像管过流保护电路（受ABL自动亮度控制）有问题，使保护管的动作值改变，在接收电视节目时因图像画面发光强度较之“蓝屏”高而误导通，集电极输出高电压，通过R432、D414、R450令ZD406导通，使CPU的（31）脚（X射线保护检测端）呈现高电压。CPU据此判断行扫描电路及其负载（显像管）存在过流现象，强行其将⑩脚（电源开／待机控制端）电压转换为待机值而造成自动关机；二是行振荡电路或同步分离电路有问题、行逆程电容容量变小，导致接收电视节目时行扫描脉冲被电台同步信号同步在15625Hz。其频率相对升高，造成行输出管Q402集电极行脉冲幅度升高，除易击穿行输出管Q402外，还会导致行输出变压器T402由④脚输出的灯丝电压过高，经R434、D409、C431整流、滤波后输出的电压高，通过D414、R450、ZD406、R628强迫CPU进入保护状态。
故障检修：
(1)先考虑与行过流兼显像管过流保护电路相关的ABL亮度自动控制器件，即Q405及相关的R432、R431、C427、R439、R436、R437、C426等多个元件。
但维修经验表明，在上述元件中只有电阻R439开路或阻值变大，C427、C426击穿或漏电，才会导致保护管Q405起控点提前。按此分析，脱开R439、C427、C426，测其电阻值正常，即排除显像管过流保护元件故障的可能性。
②行振荡电路的频率主要由行振荡晶体决定，因原维修者已经更换过，不必再考虑。断开单片机AN5195K的（46）脚（同步信号输入端）试机，依然是插上天线就自动关机，这又将同步分离电路排除在检修范围之外。拆下行逆程电容C412、C413、C414、C489，逐一用数字万用表测量容量，发现C489的标注值为480nF，而实则用两个530nF的电容串联（显然为前维修人员所为）代用，串联后的容量仅为265nF，相当于容量变小。更换与图纸标示值相同的行逆程电容后，故障排除。
