长虹B2116彩电(单片LA7680机芯）．图像和蓝屏交替出现．蓝屏时无伴音。
通过仔细观察，其故障现象是在开机几分钟后，图像和蓝屏交替出现（过去此故障出的不频繁，逐渐加重）。一般来讲，这种情况往往是中周失谐造成的．同时伴有不锁台或漏存的现象。开机检查，果然发现中周已被调整过（磁芯也被调碎）。但根据经验此长虹A3机芯（单片LA7680机芯）的两个中周是没有内附电容的，谐振电容是外附的瓷片电容，失谐的可能性很小。用半自动搜台检查发现锁定台不在最佳位置（看来中周已经调乱），焊下中周，将已经调碎的磁芯换下，重新仔细调试（反复试验），确定锁定台已在最佳的效果。
但有很多台漏存(H波段比L波段要严重的多)．且图像和蓝屏交替出现的故障也丝毫没有改善，而且还发现每次漏存的频道不一样，很是奇怪。，再次细调中周，最后确定中周已经调在最佳位置．既然能存的台都在最佳的位置，出现蓝屏可能另有原因。

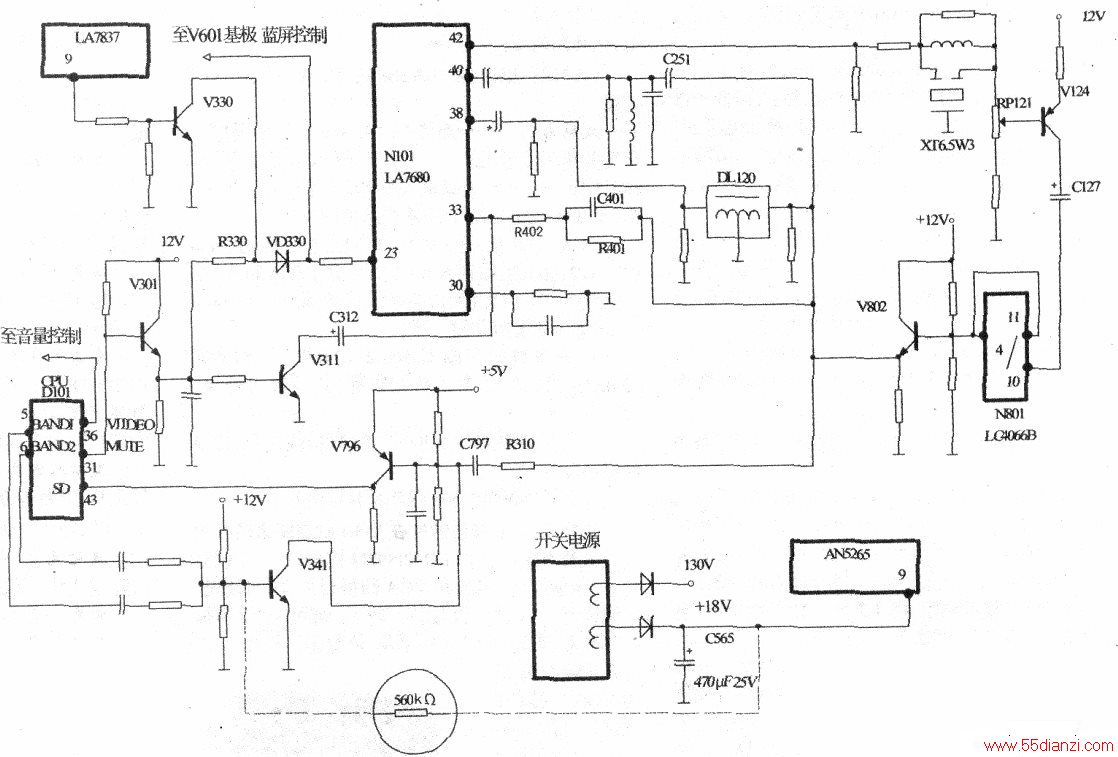

找来图纸仔细分析本机的锁台和蓝屏控制的原理，如附图所示。视频全电视信号由N101(LA7680)的42脚输出，经6.5MHz谐波器，通过V124视频放大后进人切换开关N801(LC4066B)的10脚；在TV状态下，通过电子开关由11脚输出视频信号到V802的基极．V802的射极输出的信号分4路输出：一路通过色度带通滤波器进入N101(LA7680)d的40脚进行色度处理：第二路经延时线进入IA7680的38脚的亮度处理电路：第三路经C401、R401、R402进入33脚的同步分离电路：第四路经C797、R310耦合到V796的基极，由V796的集屯极输出识别信号进入CPU的@脚-SD(SIGNALDETECT信号检测)信号输入检测端，V796及其外围的电路组成同步分离电路。当V802的射极输出的视频信号到来时，43脚为低电平(0.56V)，CPU的静噪输出端(VIDEOMUTE)31脚为低电平，电视机正常工作。当无正常的视频信号时．43脚为高电平(1.2v)，CPU的静噪输出端31脚为高电平，经V301，-V311饱和导通，N101(LA7680)的33脚信号经C312交流短路．使LA7680的33脚的同步分离输入端无任何信号输入f也无杂波信号输入）．导致N101(LA7680)24脚输出直流电平为7V以上。视放管截止，使显像管黑屏，同时V301饱和导通，射极输出的11.5V高电平，经R330、VD330加至蓝枪的视频放大器V601的基极，使V601饱和，产生蓝屏效果。
为消除回扫线，场输出(LA7837)⑨脚的逆程脉冲经电阻分压后加到倒相放大管V330的基极，场消隐的信号从V330的集电极输出，经隔离二极管VD330加至V601的基极。另外．CPU通过36脚的音量控制端实现伴音静噪。
要注意的是LA7680（30）脚为行一致性检测脚：当有正常的信号，行同步良好时，30脚电压为7.2V（仅为杂波信号时为2.2Y）；当无正常的视频信号，也无任何杂波信号时，30脚电压为0.25V（有的机型是用此脚的电压作为电台识别信号的，本杌没有用此脚电压进行信号的识别）。但当33脚同步分离输入无视频信号或者杂波信号时．24脚输出7V以上的电压使显像管黑屏（不考虑蓝屏控制），这是LA7680的一个重要的特点，要特别加以注意。
根据以上的原理分析，在出现故障时．测Ⅳ101（33）脚的电压在6.5V和6.2V之间跳变，30脚的行一致行检测信号在7.2V和0.22V之间跳变。这说明@脚断续有视频信号输入。
但是从原理上考虑．是视频信号丢失引起的蓝屏控制，还是蓝屏控制的误动作引起的视频信号丢失(蓝屏的控制信号会同时切断33脚的视频输入)?还是无法确定。从原理出发，认为关断蓝屏控制是缩小故障范围的一个重要的步骤。虽然本机菜单上没有蓝屏关断控制选项．电路板上也没有专门的控制开关。但维修中发现．将机器调在预置的状态下，蓝屏控制自动取消，在这种状态下仔细观察．发现故障现象变为图像一直正常，但伴音时有时无（开机时间稍长，伴音全无）．图像始终很好。由此就基本确定故障是由于CPU的43脚的SD识别信号异常引起，实际测量无伴音时为1.2V（且不稳定），正常时为0.56V。既然视频信号正常（图像完全正常），SD信号异常，这样就把故障范围缩小到从V802的射极到CPU的43脚(SD信号输入脚)这～段支路．但反复检查这一支路的相关的元件也没能发现问题。
当断开V341时故障消失，但检查代换新有相关的元件，故障依旧。参看附图，从原理上分析V341为频道转换时的静噪控制管（也是通过CPU的43脚SD信号输入脚实现静噪功能）．应急去掉V341也是可以的，但故障原因没有找到．挥不去心中的疑云。再进一步检查实际的电路板的线路，终于发现了故障的原因：原来V341还有～路伴音静噪输入电路图纸上没有画出，在实际的电路中，电路板的背面通过～个560kn的电阻将给伴音供电的18V电源接到了V341的基极，实现开关机伴音静噪（如图中虚线部分所示）。
断开此电阻，故障就会消失。由此自然想到18V供电有问题，但测其电压为18V．正常，进一步仔细检查，代换C565(470μF/25V)后，彩电恢复正常，故障修复。
小结：伴音供电电容变质引起蓝屏故障，实践证明这是长虹116彩电的一个通病。在该机型中遇到这种情况千万不要上来就换中周，因为A3机芯（单片LA7680机芯）的两个中周是没有内附电容的。
本例的故障原因是由于C565(470μF/25V)变质．18V电压的纹波增大（注意：用万用表测量其电压值．并不下降1．通过560kΩ的电阻加至V341的基极．使静噪管V341误动作．引起CPU@脚SD输入端电压异常，通过CPU实现蓝屏控制的静噪。
反思本例的检修过程，可以感受到关闭蓝屏控制是检修的关键．这样就能很好地缩小故障的范围，引导思路。一开始没有抓住主要矛盾．思路不很清晰，没有有意识地观察关闭蓝屏控制后故障现象的变化．因而在中周上浪费太多的时间。实际上本例的故障特点是能锁住的台效果良好（但严重漏存，而且每次漏存的台也不一样），去掉蓝屏控制后就会真相大白，发现图像一切正常。无伴音．则说明问题在SD信号，依此为线索，顺藤摸瓜，顺利找到故障原因。
如果关闭蓝屏后（对本机而言就是在预置状态下）．出现黑屏的现象．从原理上分析就要追踪视频信号的流程，但对LA7680单片机而言，值得一提的是：要重点考虑33脚有无正常的信号输入和直流电平。正如前面所说的那样，如果33脚没有视频信号或噪波信号时，会使24脚的输出7V以上离电压，产生黑屏。如果直流电平过高。即使该点有视频信号也会使1LA7680内部的同步分离电路不工作，同样黑屏。这可以从测量30脚的电压值大体掌握的（附表是实测的有关数据）。

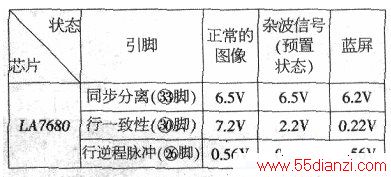

附表：用数字万用表在长虹B2116彩电的LA7680 33、30、26脚的测量结果。
