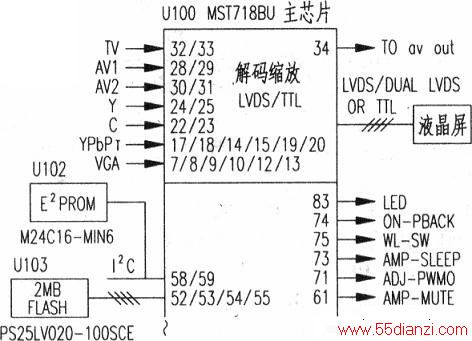

首先开机测试，切换不同的信号，发现只有在HDTV信号源的全彩条信号下，在黄色彩条中有其他颜色的横线干扰，根据故障现象和试机结果，初步分析问题出在HDTV通道或软件。由于HDTV信号从插座进入，通过电容直接耦合到主芯片U100(MST718BU)中进行处理。于是检测Y、Pb、Pr三个信号，结果输入脚波形正常。检测U100的工作条件：供电、振荡、复位、IIC总线电路正常，更换FLASH存储器U103，故障依旧。怀疑U100损坏，更换U100后，故障排除。详见下图所示。
