该机刚开机正常，数分钟后出现亮度闪烁和明暗变化，并随时间延长而加重，液晶屏一边暗一边亮．图像基本正常，伴音正常，有人认为是屏故障。
此机能正常开机说明主板向逆变器输出了正常BL-ON/OFF信号，逆变器也进入工作状态．升压及背光电路都能工作。数分钟后出现亮度闪烁（且一边亮一边暗）现象，但刚开机能正常工作，不像是“屏”的问题。认为开关电源或高压逆变电路中有元件热稳定性差（在工作温度升高时）．性能改变可能性更大。

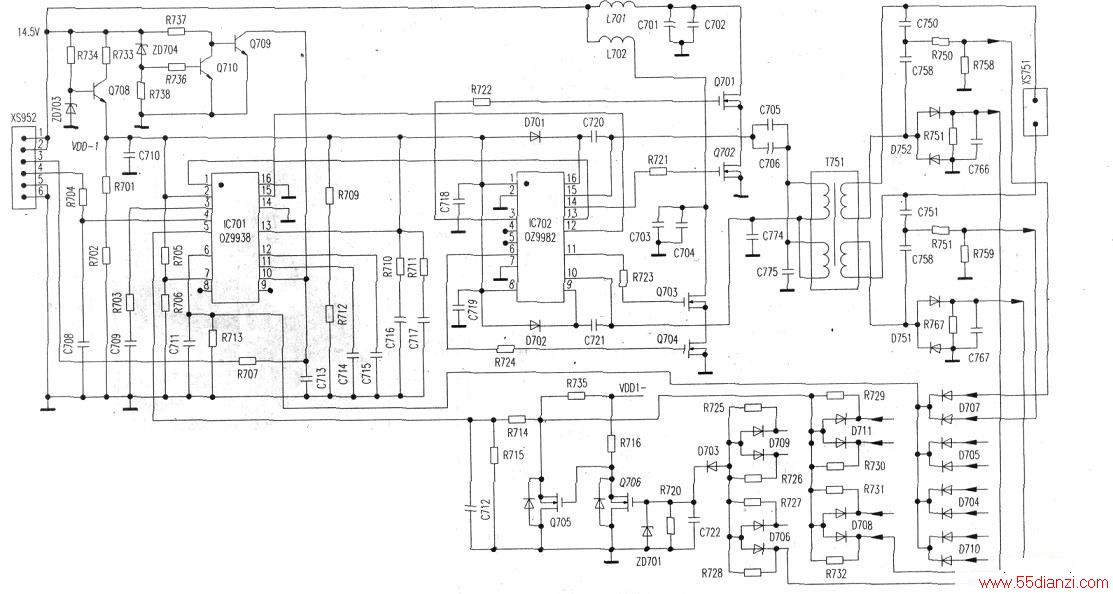

拆开机子观察开关电源整流桥，电源控制模块(FSQ0765)、变压器等无虚焊，电路板无明显变色现象．电解电容也没有漏液或鼓包。用数字万用表测开关电源输出端，其14.5V电压稳定电源是好的。把检修目光集中到逆变电路上。因该机无电路图为便于分析，到“百度”上查了一下，并以实物为依据绘出逆变器部分电原理图．其四组升压变压器及次级电路均相同，故只画出其中一组．图中有些元件编号是为了便于分析自编的。

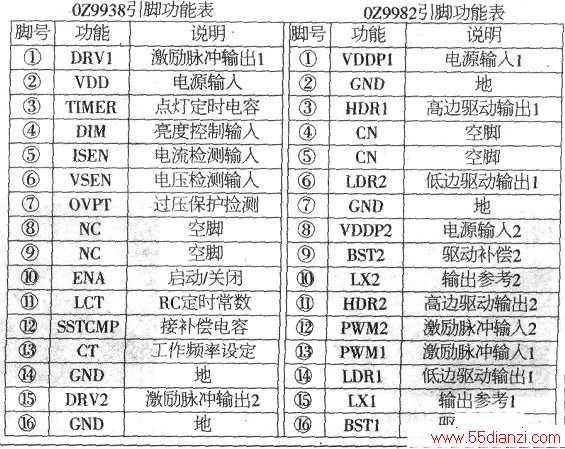

从图中可见开关电源输出14.5V/5A供电，经插线器XS952的①、②脚到逆变电路，再分成两路：一路经L701、L702给高压形成电路的四只MOS复合开关管(Q701、Q702、Q703、Q70*)提供工作电压。另一路到Q708、ZD703、C710．C718、C719等组成的5v稳压电路，输出VDD-t电压(5v)，为集成电路029938(IC701)．029982(IC702)Q705、Q706等供电。注：两片集成电路引脚功能见附表．XS952的③、④脚连接主板上MCU的BL-ON/OFF开关信号，和背光灯亮度调节信号，⑤、⑥脚是地(GND)。当电视机开启时，主板上MCU发出启动逆变器的工作指令。
BL-ON/OFF为高电平，经XS952的③脚R707到029938启动脚10脚，集成块内部振荡电路启动，产生振荡脉冲信号，该脉冲信号经内部电路处理后叉从1脚和15脚输出到029982的12、13脚（029982和外围电路构成半桥，全桥输出电路）。从12和13脚输入的脉冲信号经内部放大倒相，再从3、14脚和11、6脚输出，送到四只MOS复合开关管Q701、Q702、Q703、Q704的控制极。
这四只MOS复合开关管和四只升压变压器T751、T752、T753、T754及外电路构成逆变器高压形成电路和保护电路。其中Q701、Q702组成上臂驱动输出；Q703、Q704组成下臂驱动输出，四只复合开关管将029982的14、3脚和11、6脚送来的激励脉冲信号放大，然后由四组并联于上臂和下臂输出端的高压形成电路，产生高频交流脉冲电压。该交流电压从SX751、XS752、XS753、XS754灯座连线器到液晶电视机屏背光灯组，点亮灯管。
依据上述电路工作原理，首先在开机正常和故障出现时，分别对IC701、IC702各脚的电压进行测量，发现029938供电脚②脚、029982的4、8脚电压偏低(正常应在5v)．即开始时有4.76V．数分钟后故障出现，该电压已降到4V以下。在路测试了5v稳压电路中的Q708、C710、C718、C719、ZD703对地电阻，没有发现明显损坏，所以认为是IC701不良所致。从网上购来一片029938．换上试机故障依旧，用手摸IC702湿度不高损坏机率不大。由于有了前面的教训不再轻易换集成块了。
静下心来细细分析认为，虽然在路测过5v稳压器中这五只元件．没有发现损坏，但本机是例软故障就算将它们焊下来用万用表也不一定测得准。反正元件不多价格又不高，于是决定把它们全换掉：Q708用2N3904，稳压管用5.6γ的．3只小电解电容用2.2μF、1μF、1μF，耐压25V的。换过检查焊点无误后试机，约工作两小时一切正常，再测VDD-I电压为稳定的5.1V，到此故障排除。
小结：回想起检修过程所走弯路，主要是经验不足，且没有坚持先易后难的检修原则所致。
