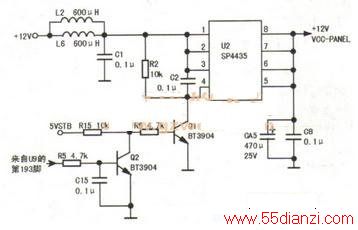

此机试机发现指示灯能从红色转为绿色,由此判断电源管理器U506、主控芯片U9已经进入工作状态。显示屏为白屏,说明背光供电及控制电路均正常,问题很可能出在上屏电压控制电路中,如下图所示。开机后测得U2(SP4435)的⑤~⑧脚无+12V电压输出,经查U2已埙坏,换新后试机,故障排除。
