该机使用三星V3屏（即三星42YD05屏），插上交流电源插头后面板红色指示灯亮，过一会变为绿色指示灯闪亮五次后又为红色指示灯亮，二次开机后由红色变为绿色指示灯亮，但屏始终不亮。
拔下交流电源插头，打开机壳后盖，重新插上交流电源插头，可以看到主电源印制板上的LED3、LED2、LED1先后发光，过一会灯1灭、灯2灭，这时只有灯3亮和红色指示灯4亮，表明等待电源正常，继电器R2Y8001电路工作正常，PFC电路工作正常；逻辑板上LED2000指示灯不亮，说明VA、VCC15V、D3V3、D5VL形成电路有故障。

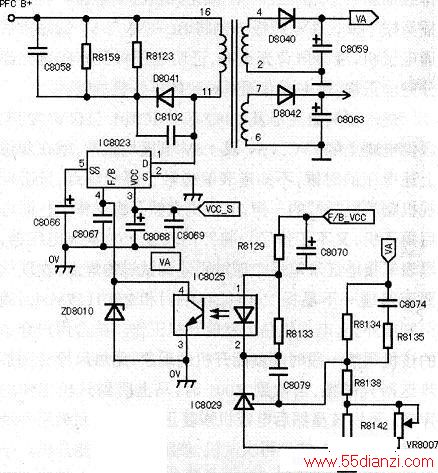

为了方便检测，决定单独测试电源主板。先将主电源板上的J2.J5短路，另用一根带开关的电源线插在CN8001上，用一只220V灯泡接在VS端子上，再用万用表电压挡监测VA电压。当电源开关合上时，发现VS灯泡不亮，说明VS电压没有形成，同时发现VA电压超过120V(应为68V)，表明造成保护的原因是VA电压形成电路有故障，从而没有稳压造成保护。断开交流电源，放掉400V对地电阻大电容C8012和C8013上的电，用电阻测量法测IC8023（见下图），正表笔接②脚（960型机械表），①脚阻值大于500kn、③脚大于24kΩ、④脚大于28kn、⑤脚大于24kΩ，均正常；测光耦IC8025．正常；测R8129(470Ω)、R8133(1kΩ)、R8138(15kΩ)、R8142(20kΩ)、VR8007、IC8029、ZD8010等均正常。这样造成VA不稳压的原因只有F/BVcc电压了，它供给光耦的稳压电路。检查发现D8015开路，将其换新后开机，机器恢复正常。
这次故障没有考虑稳压电路中供光耦工作的偏压不稳定引起稳压故障。故提醒同行，稳压电路故障的检查不只是稳压电路元件，还应考虑稳压电路中光耦的偏压即供电的稳定。
