此机采用的屏型号为LC320WXN-SCA1。
背光亮一下就黑屏，凭维修经验通常是背光板或灯管有故障引起的开机保护。测电源输出的5V、12V、24V正常，于是单独测试高压板和灯管是否正常。把电源到主板的连线拔去，把电源板上P201、P203插座POWER-ON、INVON/OFF和5V直接相连，灯管点亮正常，按平常的思维这样肯定是主板有问题了，但是此机不同，它是带OPC功能的屏。
OPC功能就是智能光学图像控制，这个信号来自主芯片的PWM-DIM信号1，送到T-CON板处理后再反馈到背光板，对背光亮度进行校正，能在显示全黑或较暗的画面时候关闭部分背光源，有效地降低背光耗电，使光线柔和，画面看起来比较舒服。带OPC功能的屏多见于高清屏LG屏型号中带SBA1、SCA1、SDB1的屏和一些夏普屏（如LCD-402120A、LCD-46E66A、LCD一60E77A)，这样的屏就要有支持OPC的主板和T-CON板，在主板上有OPC-EN，这个信号来自主芯片，主要是为了开启或关闭OPC功能用，加到P402的21脚和P401的24脚，这两脚通常高电平开启OPC，低电平则关闭。
带OPC功能的机子，T-CON板不良、图像不正常等都会引起开机闪一下就灭的故障。有时T-CON板反馈回的PWM-OUT不正常，也会引起背光闪或忽明忽暗的故障，希望引起大家注意。维修时可以断开背光板与主板连接的PWM-DIM信号线，看看背光是不是正常点亮来判断。

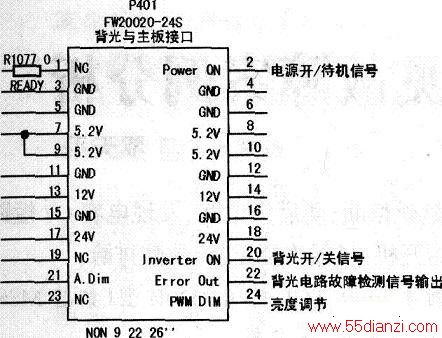

明白了这些知识后，把整机电路复原，断开背光板与主板的PWM-DIM连接线，如下图所示，此时背光正常亮起，只是暗屏无光栅无字符，查上屏电压12V正常，显然是逻辑板有故障，更换逻辑板后故障排除。
