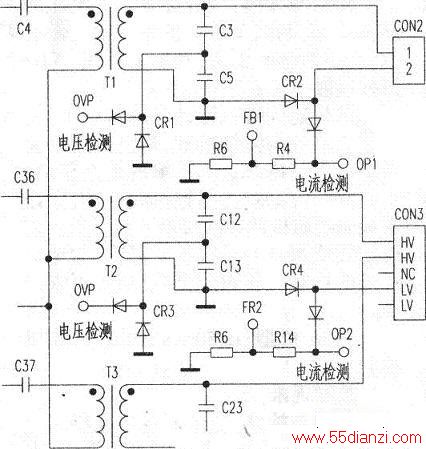

从故障现象看，灯管点亮不到1s，应该是过电流保护。为了证实判断正确与否，用数字万用表电流挡将U5的②脚对地短路，开机后依然保护，证明确是过电流保护。采取解除保护的方法：分别将Q1、Q6的G极对地短路，切断过电流保护电平至U5的⑨脚的反馈。将Q1的G极对地短路后，灯管不再熄灭，证明是A组全桥驱动升压电路T1—T3中某个变压器短路，测量T1、T2和13“一次”侧交流电压，发现T1的“一次”侧电压为128 mV，而T2、T3的“一次”侧电压为1.2V，显然电压偏差很大。测量T1、T2和T3“二次”绕组电阻，T1的电阻小于T2、T3，通电几分钟后，停电手摸T1的温度比T2、T3高，判断T1内部绕组局部短路。更换T1后，一切恢复正常，故障排除。详见下图。
